Instrucció general

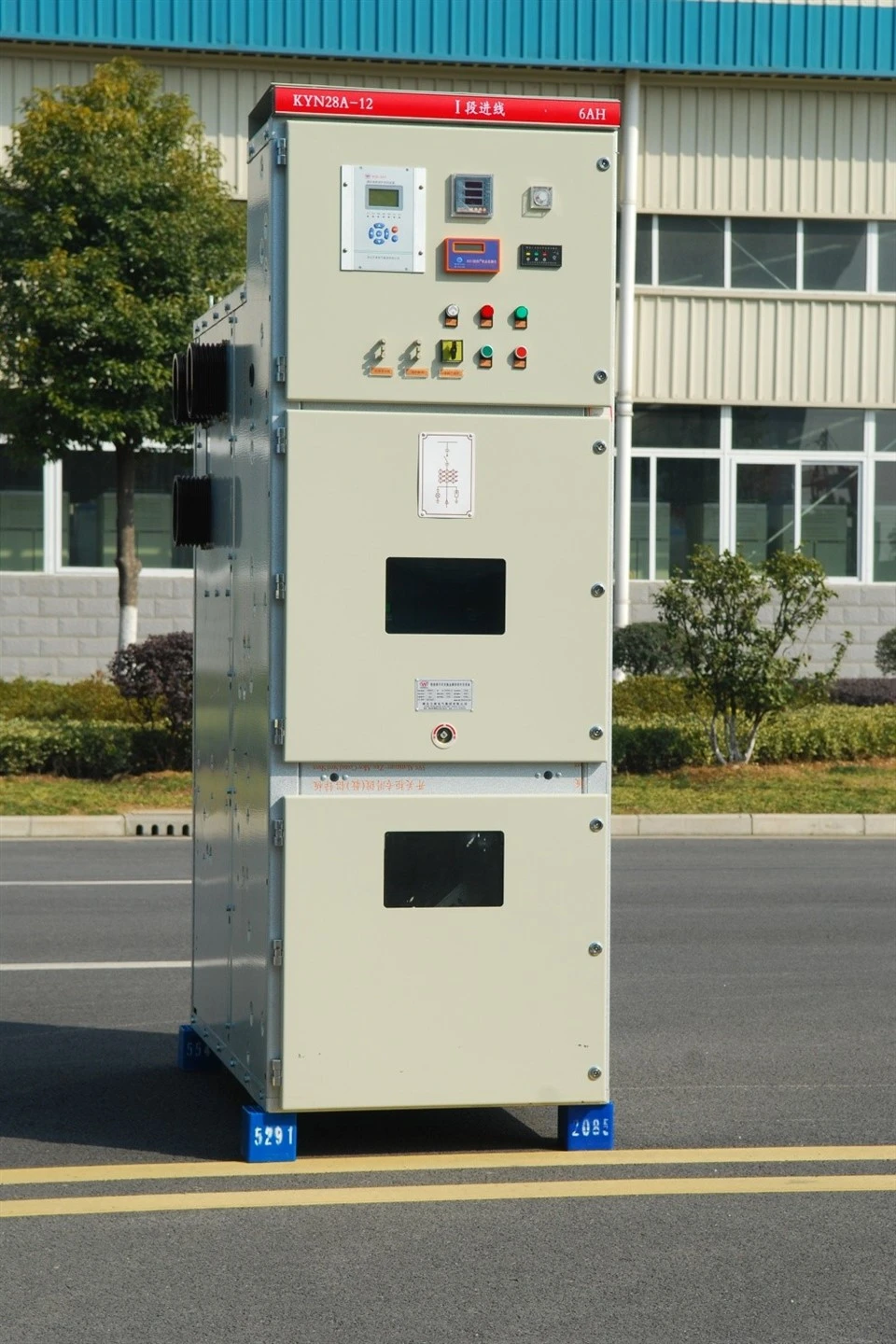

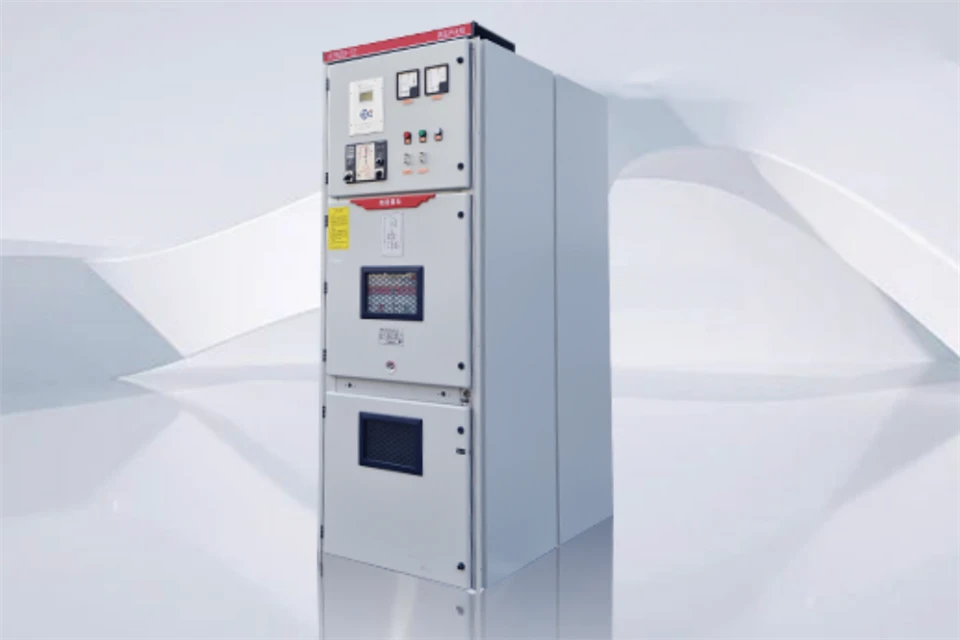

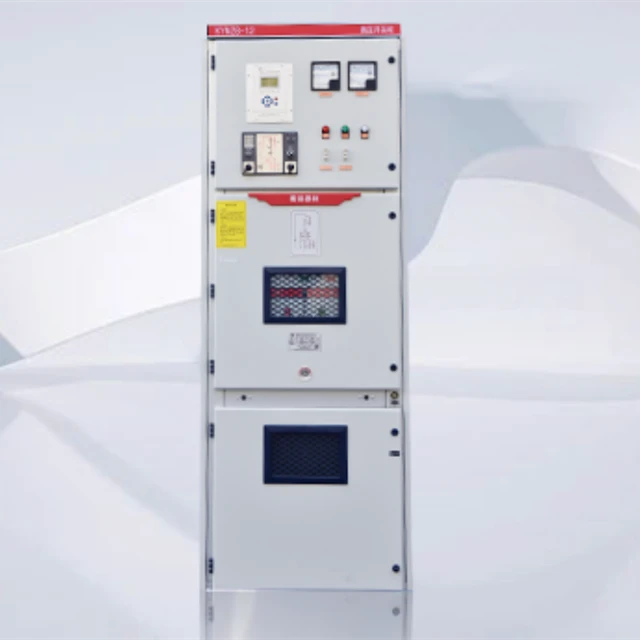

Som fabricants de panells KYN28- 12 lv i mv, produïm panells KYN28- 12 lv i mv. S'aplica al sistema d'alimentació AC 50HZ trifàsic, 3 .6~ 12kV, s'utilitza per rebre i distribuir energia elèctrica i controlar, protegint la supervisió del circuit.
Condicions de treball normals:
Temperatura de l'aire ambient: temperatura màxima +40 graus,
temperatura mínima -15 graus.
Estat d'humitat: humitat relativa mitjana diària: inferior o igual al 95%, la pressió de vapor mitjana diària no ha de superar els 2,2 kPa; Humitat relativa mitjana mensual: inferior o igual al 90%, la pressió de vapor mitjana mensual no ha de superar els 1,8 kPa.
Altitud: per sota dels 1000 m.
Intensitat del terratrèmol: inferior a 8 graus.
Paràmetres tècnics principals
|
No. |
Nom |
Unitat |
Dades |
|
|
1 |
Tensió nominal |
KV |
3,6,10 |
|
|
2 |
Corrent nominal |
A |
630,1000,1250,1600, 2000,2500,3150,500 |
|
|
3 |
Freqüència nominal |
Hz |
50 |
|
|
4 |
Tensió nominal -tolerant al temps curt |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Tensió màxima tolerant nominal |
kA |
50, 63, 80, 100 |
|
|
6 |
Tensió tolerant a la freqüència de potència nominal |
Inter-polar/polar a terra |
kV |
42/1 min |
|
Inter-fractura |
kV |
48/1 min |
||
|
7 |
Tensió nominal tolerant als cops de llum |
Inter-polar/polar a terra |
kV |
75 |
|
Inter-fractura |
kV |
85 |
||
|
8 |
Temps de durada nominal d'un curt-circuit |
s |
4 |
|
|
9 |
Grau de protecció |
Shell IP4X, sala d'interval IP2X |
||
Característiques de l'estructura
- Pot muntar la sèrie VS1 produïda a casa o els interruptors al buit de la sèrie VD4 importats, amb una àmplia aplicabilitat, alta fiabilitat, sense manteniment durant llargs anys.
- S'establiran posicions d'operació i prova per al carro de mà, i ambdues posicions estan equipades amb un dispositiu de posicionament i un dispositiu de visualització segurs i fiables.
- Fandcarts es transporten amb un carregador de transport d'ús especial, és fàcil i flexible d'operar.
- La sala de cables es pot instal·lar fins a 9 cables d'un sol nucli-.
- El dispositiu d'enclavament altament fiable compleix totalment els requisits de "cinc prevenció".
- Hi ha un canal d'alleujament de pressió a cada sala d'alta tensió, per garantir la seguretat personal.
- La porta d'entrada està instal·lada amb una finestra d'observació per comprovar l'estat de funcionament dels components dins de l'habitació.
