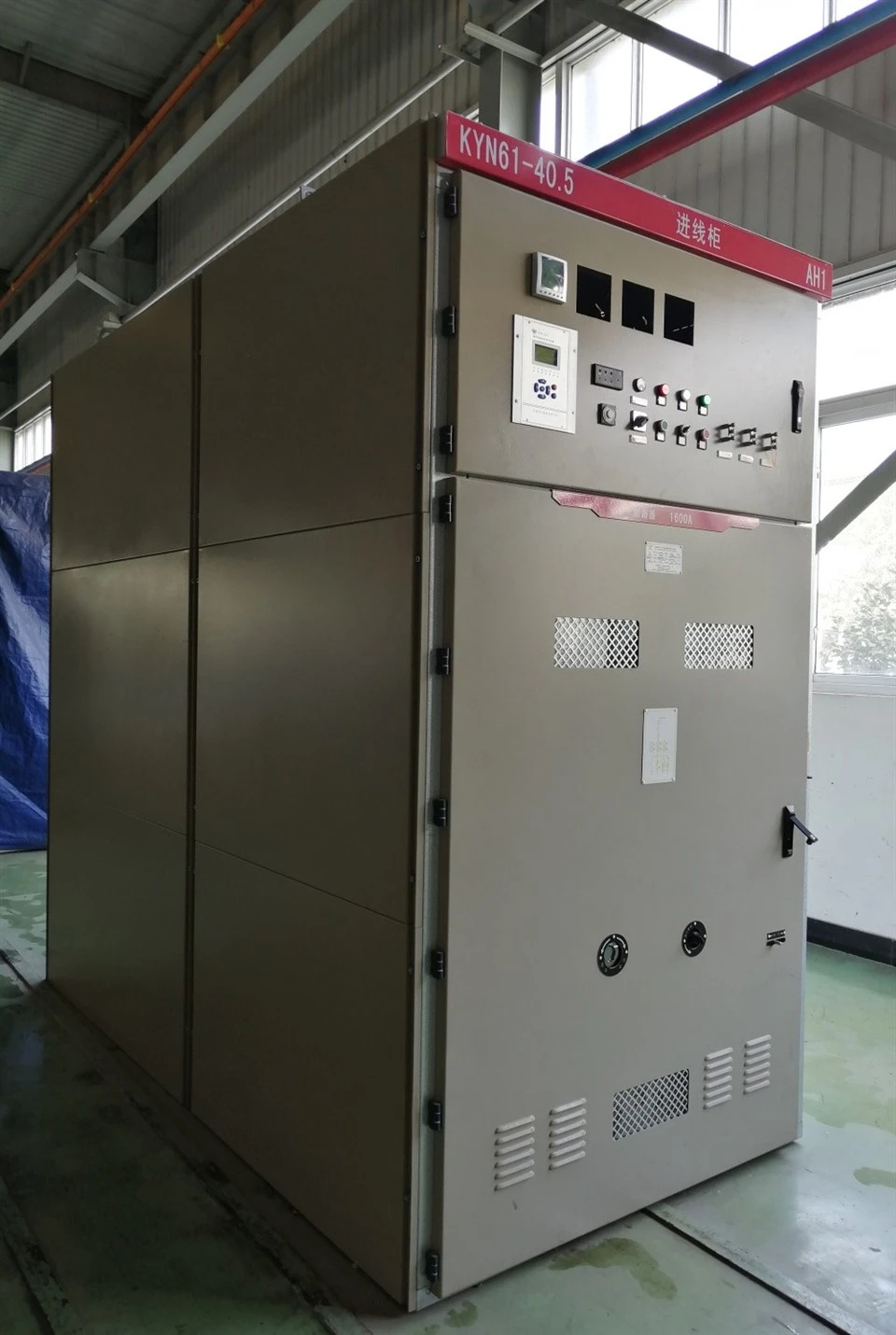

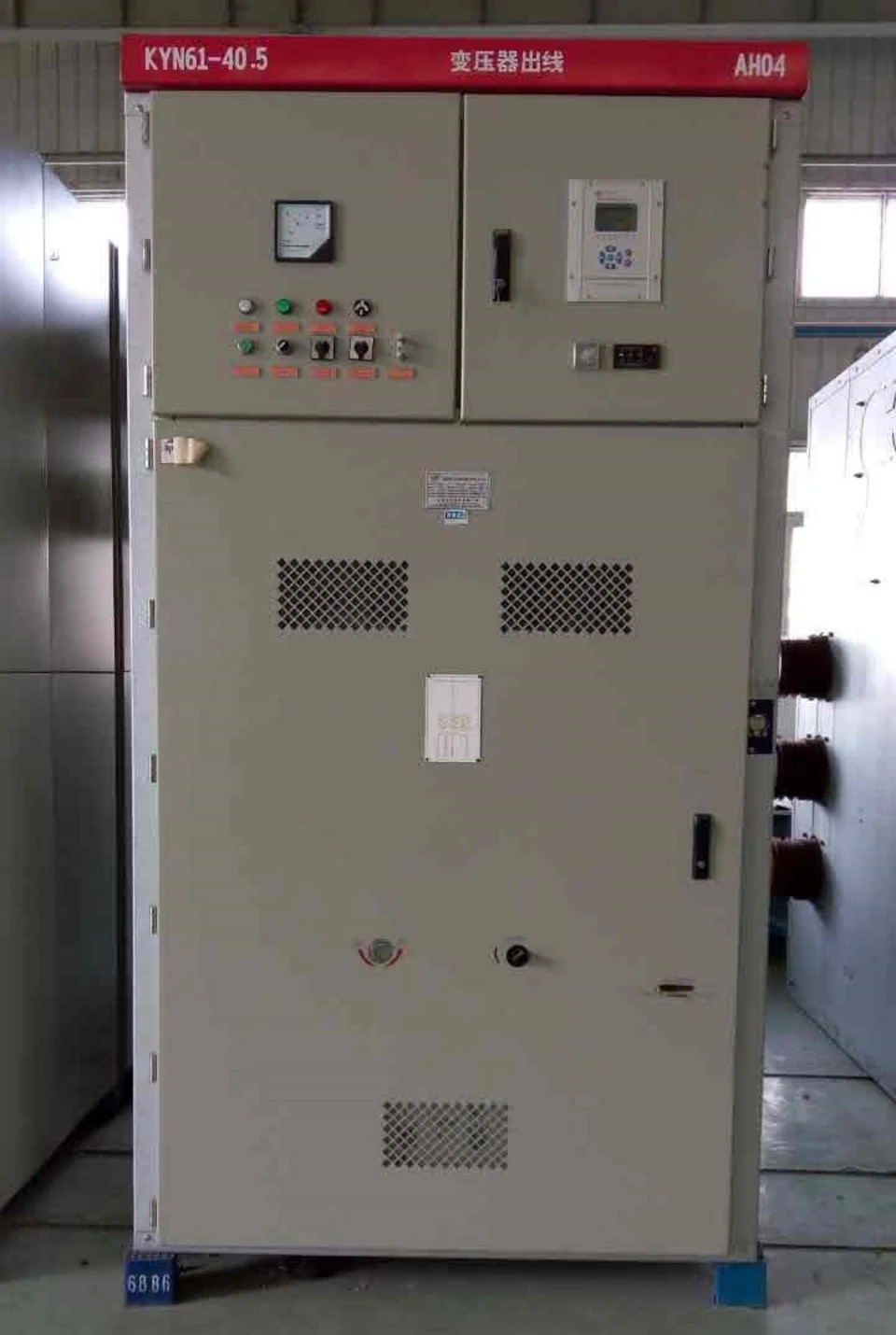

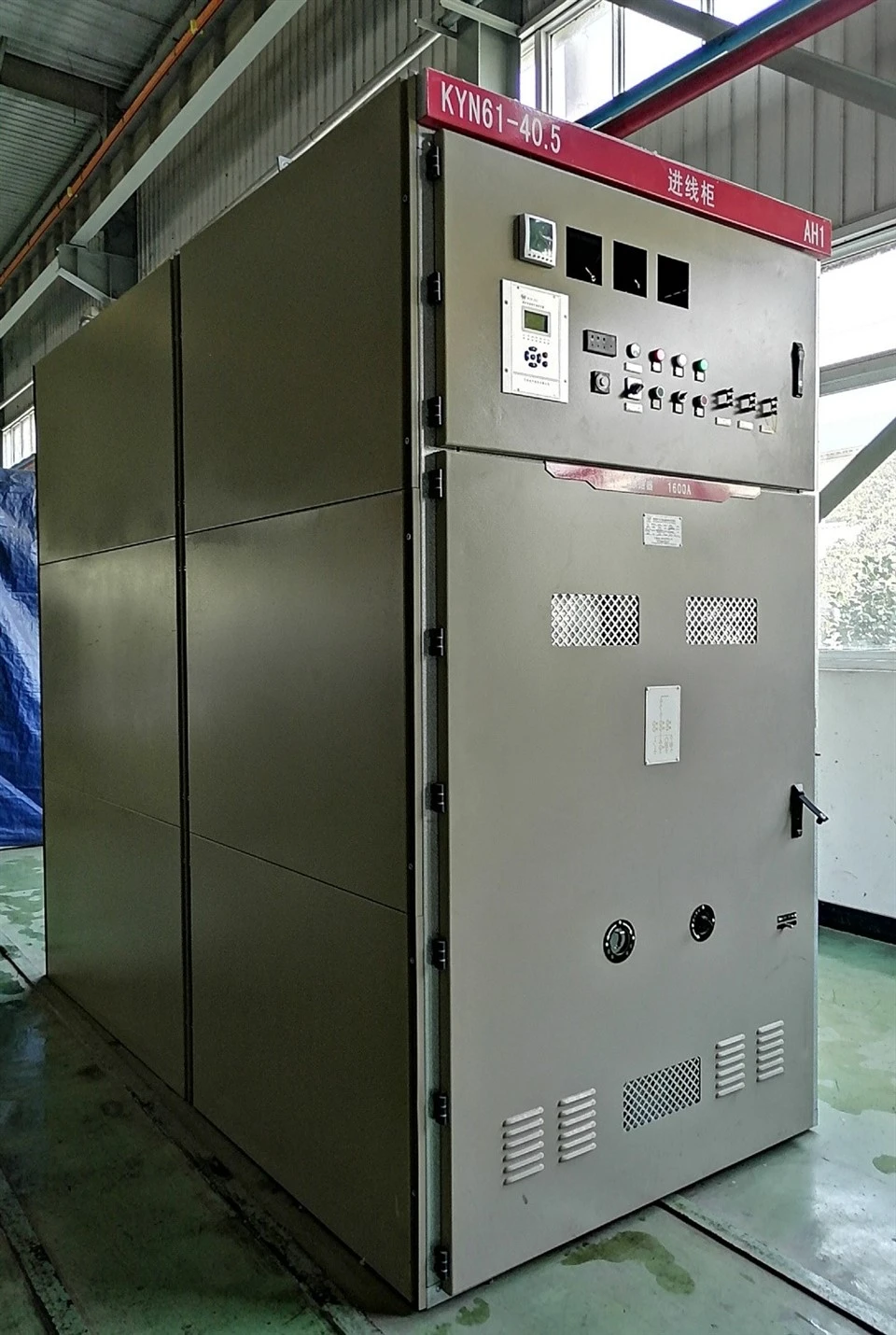

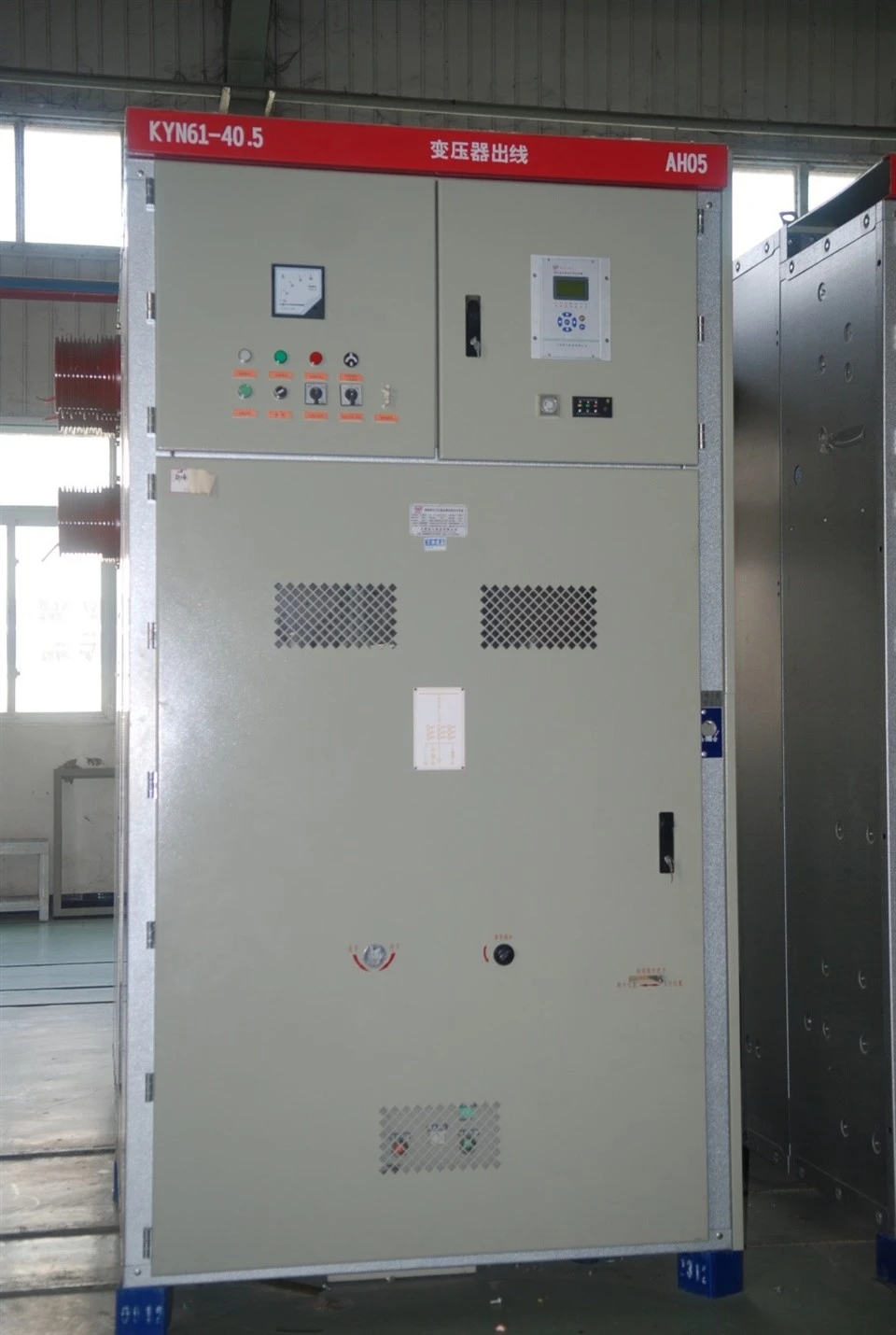

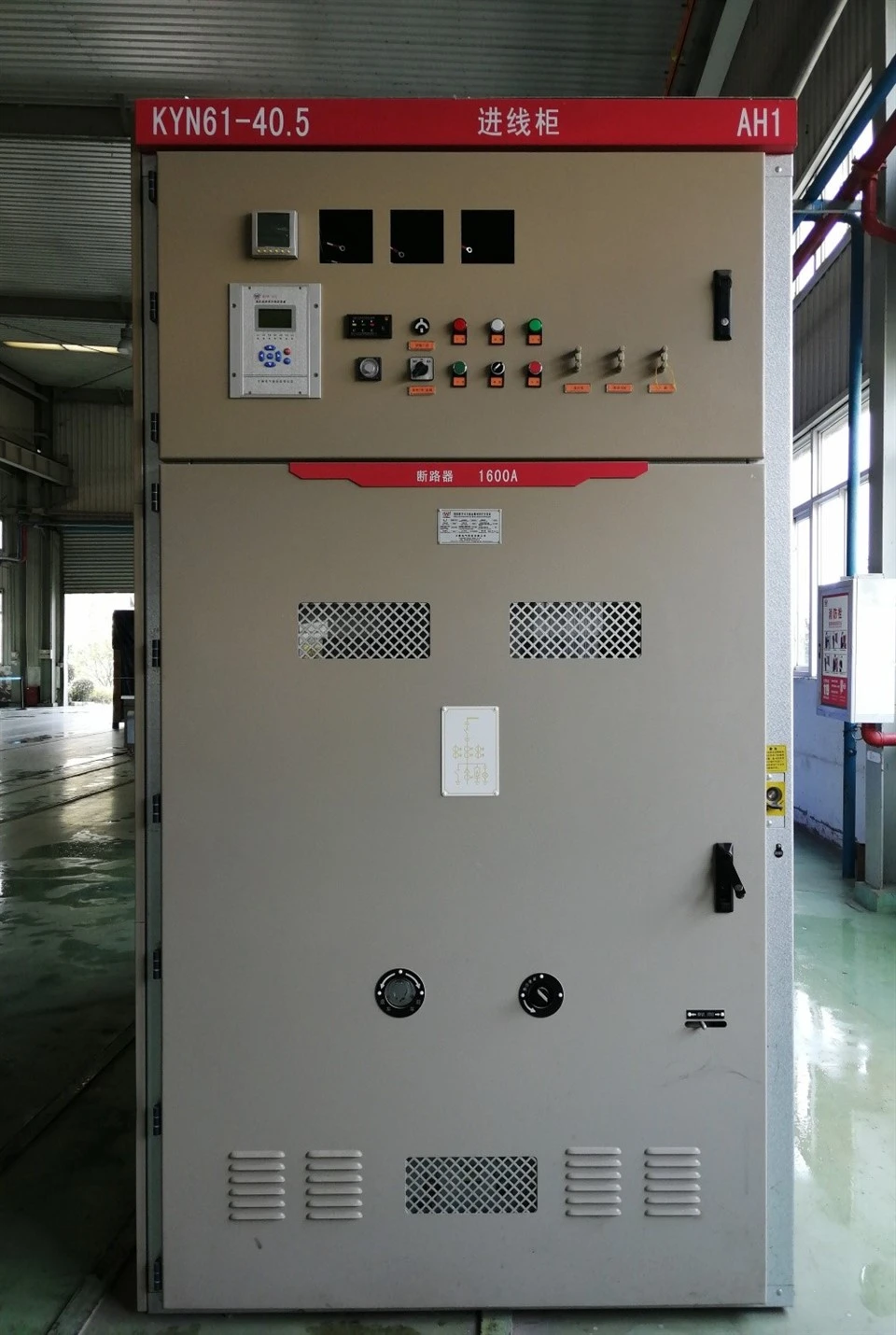

KYN61-40.5Aparament d'alta tensió de 35 kVrevestit{0}}de metallAC extraïblemetallequip d'interruptor tancat
Gengeral
Aquest producte s'ajusta a: GB3906-2006< the exchange of 3~35KV AC metal enclosed switchgear equipment >, GB/T11022-2011< high-voltage switchgear and controlgear standards common technical requirements>, IEC60298:1990

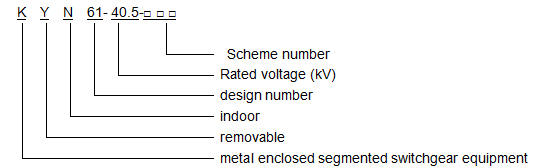

Model d'instruccions
NormalCondició d'ús
3.1 Temperatura ambiental: -15 graus -+40 graus;
3.2 Altura sobre el nivell del mar: no més de 1000 m;
3.3 Humitat relativa de l'aire: mitjana diària Menys o igual al 95% de mitjana mensual Menys o igual al 90%
3.4 Magnitud del terratrèmol Menor o igual a 8
3.5 Llocs no gasos corrosius o inflamables, vapor d'aigua i altres contaminants evidents.
Nota: més enllà de les condicions d'ús normals, l'usuari pot consultar amb el fabricant.
Paràmetres tècnics principals
|
Nom |
Unitat |
Dades |
|
|
Tensió nominal |
kV |
40.5 |
|
|
Corrent nominal |
A |
1250,1600,2000,(2500) |
|
|
1 min Tensió de resistència a la freqüència elèctrica |
kV |
95 |
|
|
tensió nominal de resistència a l'impuls del llamp |
kV |
185 |
|
|
Circuit auxiliar, circuit de control Tensió de resistència a la freqüència elèctrica |
V/1 min |
2000 |
|
|
Freqüència nominal |
Hz |
50 |
|
|
Corrent nominal de tall de curtcircuit |
kA |
20,25,31.5 |
|
|
Tensió de curt{0}}tolerància nominal/Durada de curtcircuit nominal |
kA/4s |
20,25,31.5 |
|
|
Pic nominal Resistent al corrent |
kA |
50,63,80 |
|
|
Corrent nominal de curt-circuit |
kA |
50,63,80 |
|
|
Tensió nominal del circuit de control |
V |
DC:110 ,220 ;AC:110 ,220 |
|
|
Nivell de protecció |
Tancament de commutació |
IP3X |
|
|
Compartiment (porta oberta) |
IP2X |
||
Característiques de l'estructura
L'equip de commutació té cable d'entrada i sortida de cable, línia de cable aèria, corbata d'autobús, aïllament, transformador de tensió, paral·lel i així successivament un esquema de cablejat. L'equip de commutació amb material d'aïllament termocontraíble i revestiment epoxi amb procés d'aïllament, optimització de la forma de l'elèctrode, l'estructura del cos del gabinet és molt compacta. El circuit principal adopta un bus aïllat, la carcassa de l'autobús del gabinet adjacent separada, pot prevenir eficaçment la propagació de l'incident i la seva línia de mestressa a la funció de suport auxiliar. L'habitació de cable està equipada amb un transformador de corrent, un interruptor de terra, les condicions d'espai ampli per a una pluralitat de connexió de cable. En vehicles militars, interruptor de circuit, interruptor de connexió a terra i després que la porta de l'armari es proveeix d'una peça per evitar un mal funcionament del dispositiu d'enclavament mecànic, "cinc prevenció" La funció és completa, segura i fiable.

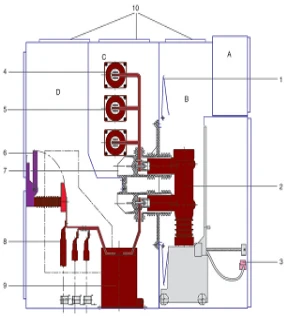

Esquema esquemàtic de l'estructura de l'equip de commutació
A. Sala d'instruments de dues vegades
B. Sala de carros de mà
C. Sala de barres
D. Sala de cables
- Vàlvula

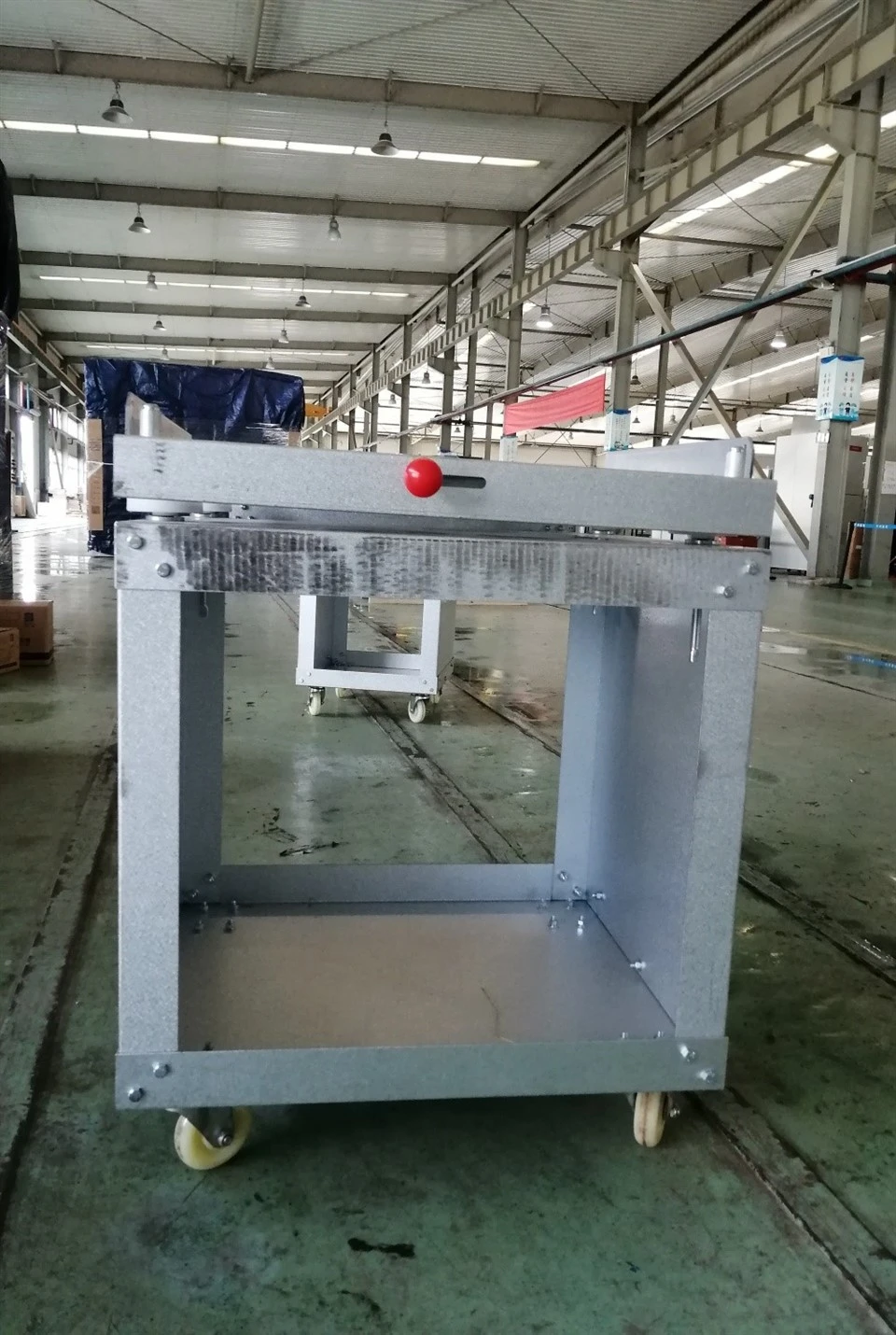

- Carretó de mà d'interruptors
- Endoll dos cops
- L'autobús principal
- Casquillo de barra colectora
- Interruptor de terra
- Caixa de contacte
- connexió de cable
- Transformador de corrent
- Dispositiu d'alliberament de pressió
Avís de comanda
S'ha de proporcionar la següent informació tècnica per a la comanda de l'usuari:
- Diagrama del sistema d'una sola línia d'un esquema de cablejat principal
- Model i especificació de la barra principal
- Requisits de la funció de configuració
- Més enllà dels requisits de l'ús de les condicions ambientals
- Altres requisits especials
