General

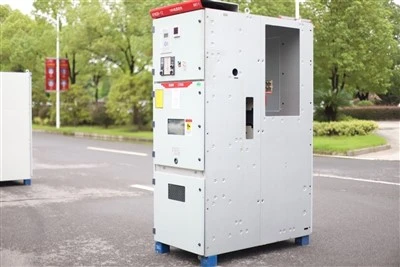

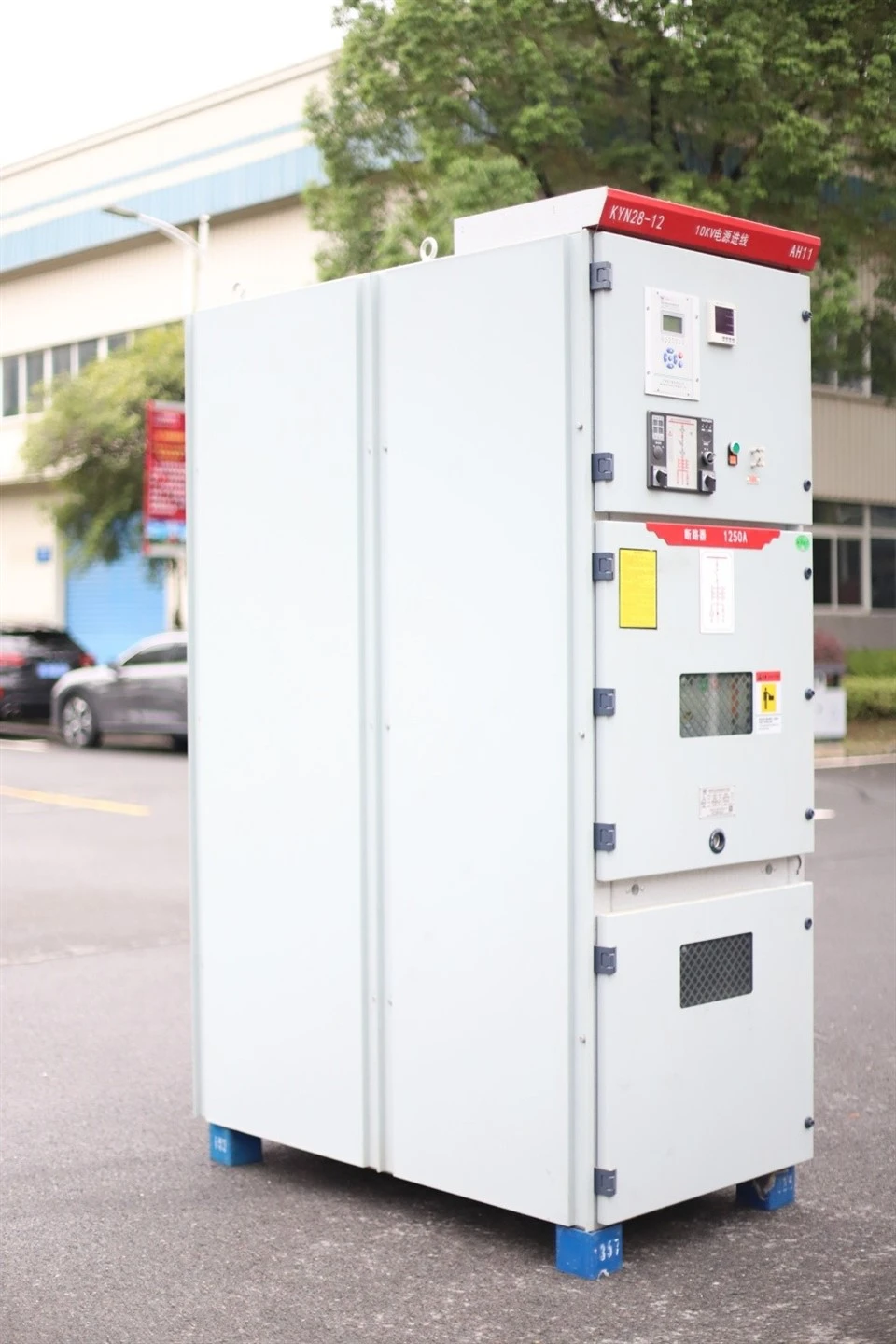

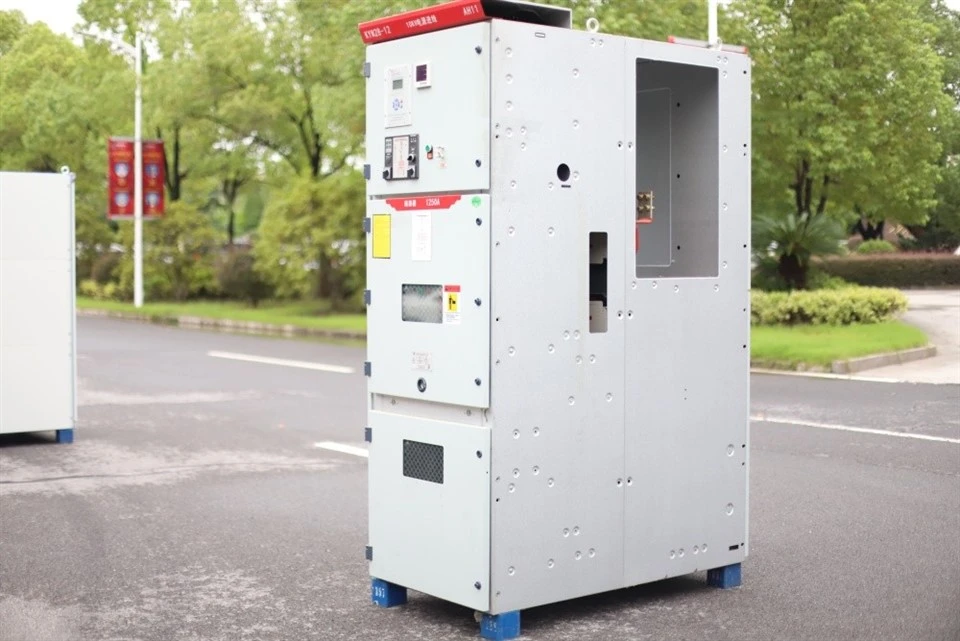

Som fabricants d'aparells de commutació de mitja tensió revestits de metall interior KYN28-12 (Z), és un conjunt de dispositius de distribució d'energia de tensió nominal de 3 a 12KV AC trifàsica 50Hz de barra de bus única i sistema de segmentació de barra de bus única. S'aplica a la transmissió d'energia de la central elèctrica, la recepció d'energia i la distribució del sistema elèctric i la subestació de les empreses industrials per complir els objectius de control, protecció i inspecció.
Paràmetres tècnics principals
Principals paràmetres tècnics de l'aparell de buit
|
No. |
Nom |
Unitat |
Dades |
|
|
1 |
Tensió nominal |
KV |
3, 6, 10 |
|
|
2 |
Corrent nominal |
A |
630, 1000, 1250, 1600, 2000, 2500, 3150 |
|
|
3 |
Freqüència nominal |
Hz |
50 |
|
|
4 |
Tensió nominal -tolerant al temps curt |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Tensió màxima tolerant nominal |
kA |
50, 63, 80, 100 |
|
|
6 |
Tensió tolerant a la freqüència de potència nominal |
Inter-polar/polar a terra |
kV |
42/1 min |
|
Inter-fractura |
kV |
48/1 min |
||
|
7 |
Tensió nominal tolerant als cops de llum |
Inter-polar/polar a terra |
kV |
75 |
|
Inter-fractura |
kV |
85 |
||
|
8 |
Temps de durada nominal d'un curt-circuit |
s |
4 |
|
|
9 |
Grau de protecció |
Shell IP4X, sala d'interval IP2X |
||
Paràmetres principals dels trencadors de buit
|
No. |
Nom |
Unitat |
Dades |
|
|
1 |
Tensió nominal |
kV |
3, 6, 10 |
|
|
2 |
Freqüència nominal |
Hz |
50 |
|
|
3 |
Corrent nominal |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Corrent nominal de circuit obert en curtcircuit |
kA |
20,25,31.5,40 |
|
|
5 |
Corrent calent estable de 4 s |
kA |
20,25,31.5,40 |
|
|
6 |
Corrent estable dinàmic nominal (valor màxim) |
kA |
50,63, 80,100 |
|
|
7 |
Tensió tolerant a la freqüència de potència nominal |
Inter-polar/polar a terra |
kV |
42/1 min |
|
Inter-fractura |
kV |
48/1 min |
||
|
8 |
Tensió nominal tolerant als cops de llum |
Inter-polar/polar a terra |
kV |
75 |
|
Inter-fractura |
kV |
85 |
||
|
9 |
Temps de durada nominal d'un curt-circuit |
s |
4 |
|
Instrucció de l'estructura
L'aparell tancat metàl·lic de mitjana tensió es compon del cos fix de l'armari i la part extreïble (els calaixos). La carcassa del gabinet i els taulers d'interval són cargols amb taulers d'aliatge de zinc d'alumini. El grau de protecció de la carcassa de l'armari pot arribar fins a IP4X i IP2X de cada habitació d'interval.
L'armari té les funcions d'entrada i sortida aèries, entrada i sortida de cable i contacte esquerre-dret. Organitzeu els armaris d'esquema segons l'ús per compondre un dispositiu de distribució d'energia que pugui complir la funció dissenyada.
La instal·lació i la posada en marxa de l'aparell es pot fer al davant. L'armari pot estar al costat de la paret per estalviar espai i reduir la inversió.
Adjunt
▲ Diagrama d'estructura i dimensió general:
| Una sala d'autobusos | B Sala de cotxets de mà de l'interruptor | C Sala de cables | D Sala d'instruments del relleu |
| 1.1 Dispositiu d'alliberament de pressió | 1.2 Control petita ranura | 1. La closca | 2. Barra d'autobusos sucursal |
| 3. Casquillo de la barra de bus | 4. La barra principal d'autobusos | 5. Dispositiu de contacte estàtic | 6. Caixa de contactes estàtica |
| 7. Transformador de corrent | 8. L'interruptor de terra | 9. El cable | 10. Parallamps |
| 11. Posar a terra la barra de bus principal | 12. Tauler aïllant de muntatge | 13. El tauler aïllant | 14. L'endoll secundari |
| 15. Buggy de mà de l'interruptor | 16. L'escalfador | 17. Tauler aïllant horitzontal extraïble | 18. Mecanisme de funcionament de l'interruptor de posada a terra |
| 19. El tauler inferior |
