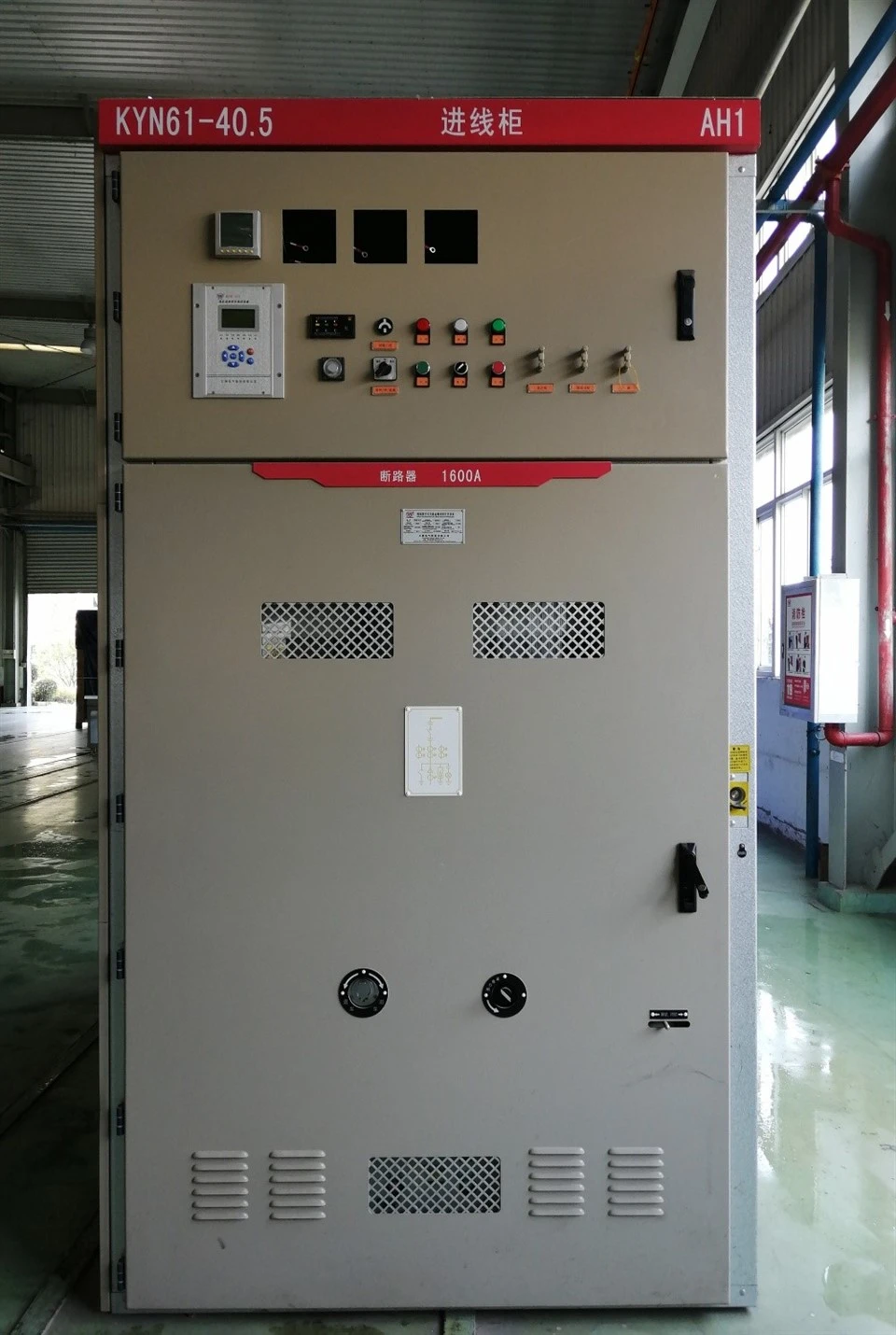

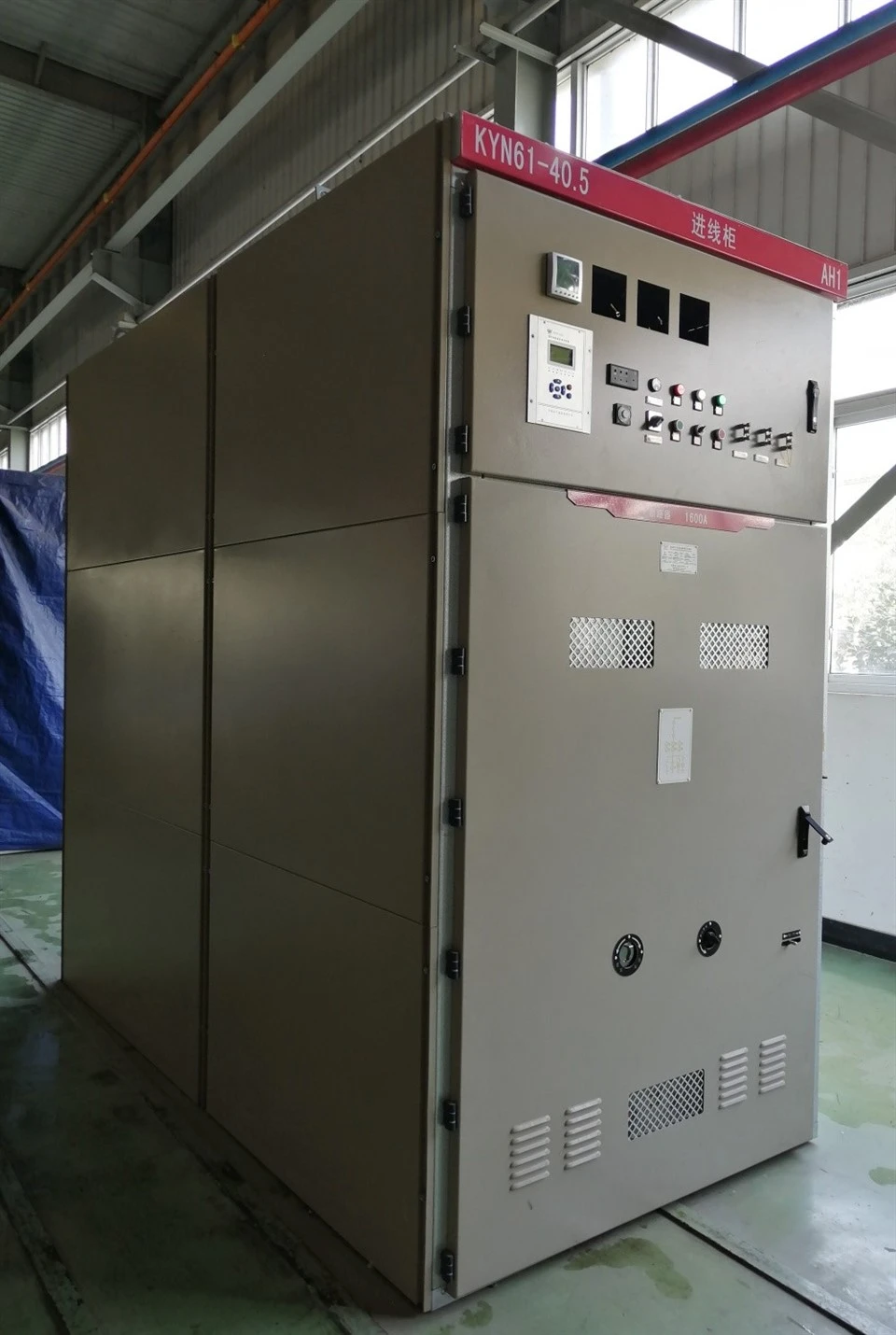

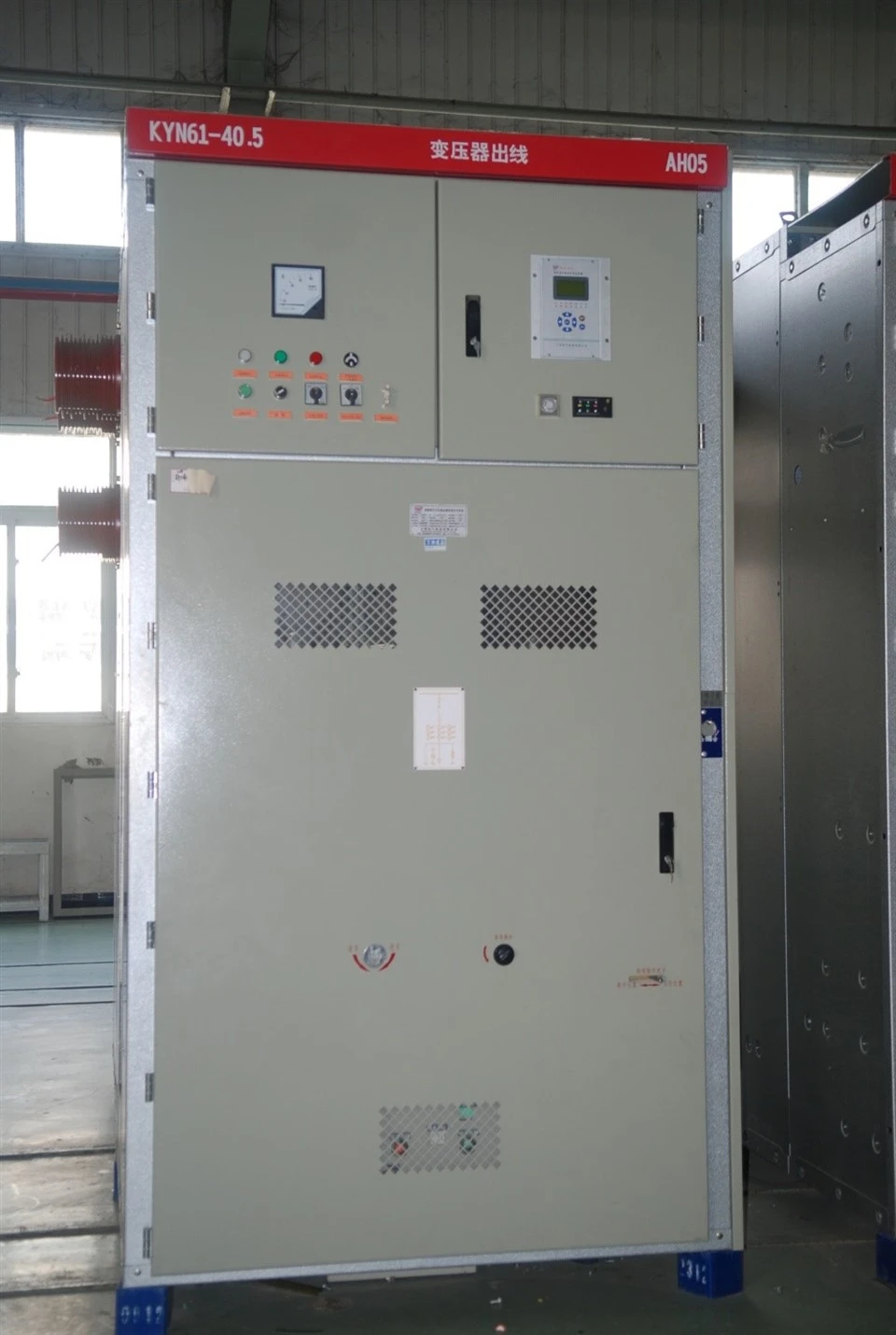

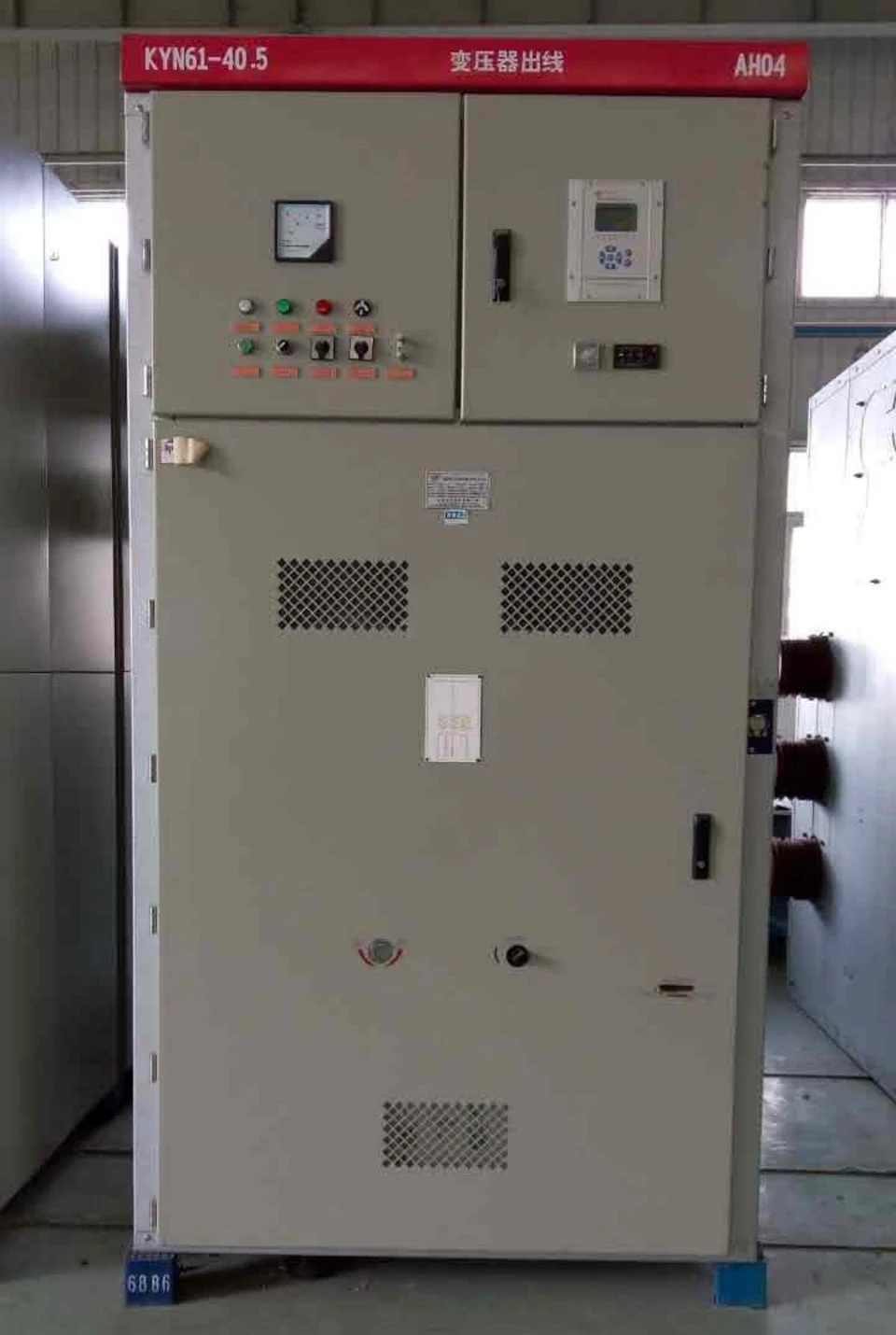

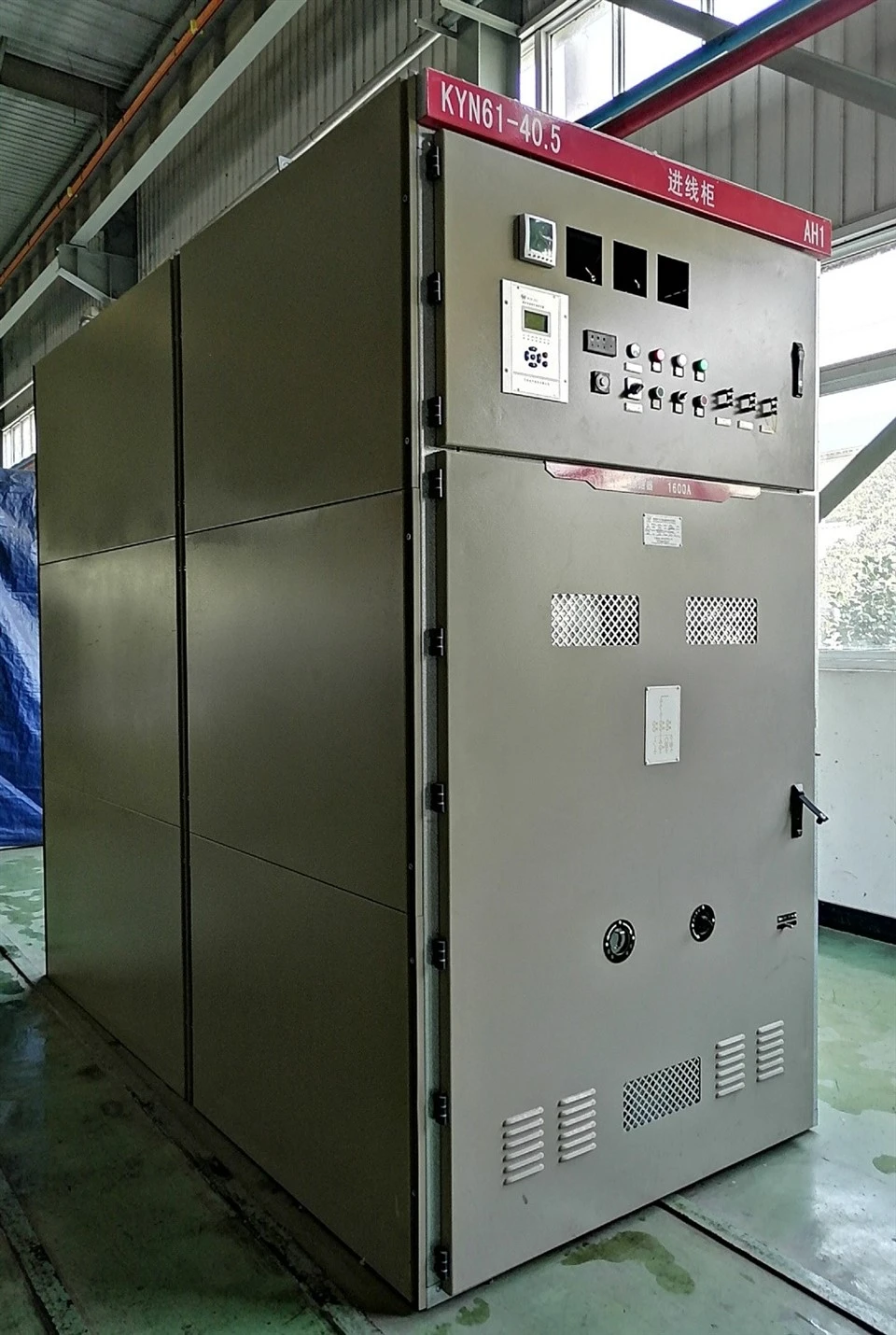

KYN61-40.535 kV panells de mitjana tensió
Gengeral
Som fabricants de panells de tensió mitjana KYN61-40.5 35kV (abreviació d'aparells de commutació), que s'utilitzen en un sistema d'alimentació de 35 kV-AC 50Hz trifàsic. La seguretat està arrelada al seu ADN. Aïlla de manera intel·ligent les peces actives dins de compartiments metàl·lics independents i inclou un robust sistema d'enclavament mecànic que evita completament el mal funcionament. En cas d'avaria d'un arc intern, actua com una coixí d'aire-alliberant instantàniament la pressió a través d'un canal d'alleujament especialment dissenyat per minimitzar el risc. És un autèntic "guardian de seguretat".
Paràmetres tècnics principals
|
Nom |
Unitat |
Dades |
|
|
Tensió nominal |
kV |
40.5 |
|
|
Corrent nominal |
A |
1250,1600,2000,(2500) |
|
|
1 min Tensió de resistència a la freqüència elèctrica |
kV |
95 |
|
|
tensió nominal de resistència a l'impuls del llamp |
kV |
185 |
|
|
Circuit auxiliar, circuit de control Tensió de resistència a la freqüència elèctrica |
V/1 min |
2000 |
|
|
Freqüència nominal |
Hz |
50 |
|
|
Corrent nominal de tall de curtcircuit |
kA |
20,25,31.5 |
|
|
Tensió de curt{0}}tolerància nominal/Durada de curtcircuit nominal |
kA/4s |
20,25,31.5 |
|
|
Pic nominal Resistent al corrent |
kA |
50,63,80 |
|
|
Corrent nominal de curt-circuit |
kA |
50,63,80 |
|
|
Tensió nominal del circuit de control |
V |
DC:110 ,220 ;AC:110 ,220 |
|
|
Nivell de protecció |
Tancament de commutació |
IP3X |
|
|
Compartiment (porta oberta) |
IP2X |
||
Esquema de l'estructura de l'equip de commutació
A. Sala d'instruments de dues vegades
B. Sala de carros de mà
C. Sala d'autobusos
D. Sala de cables
- Vàlvula

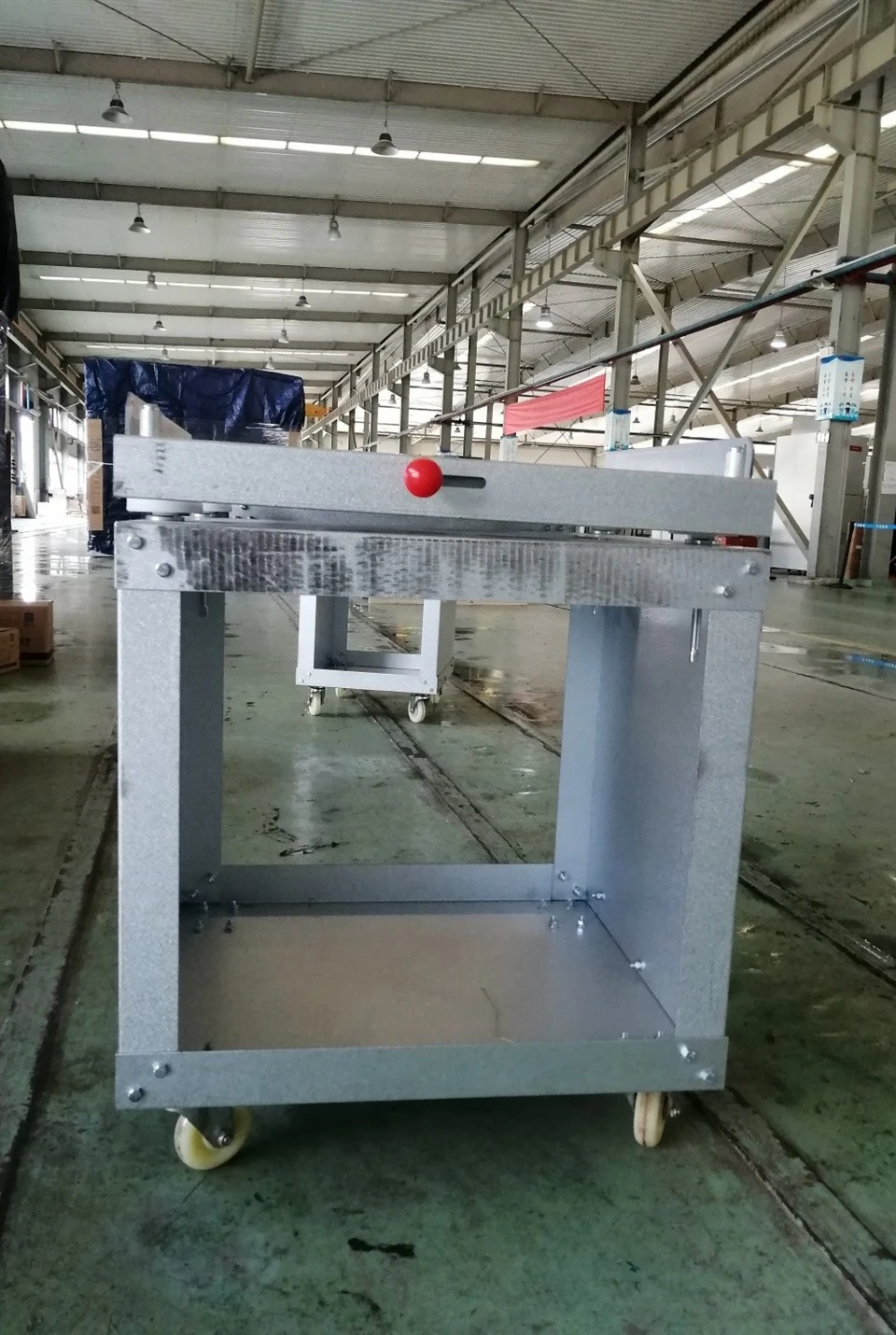

- Carretó de mà d'interruptors
- Endoll dos cops
- L'autobús principal
- Casquillo de barra colectora
- Interruptor de terra
- Caixa de contacte
- Connexió per cable
- Transformador de corrent
- Dispositiu d'alliberament de pressió
