Panells Lv Mv

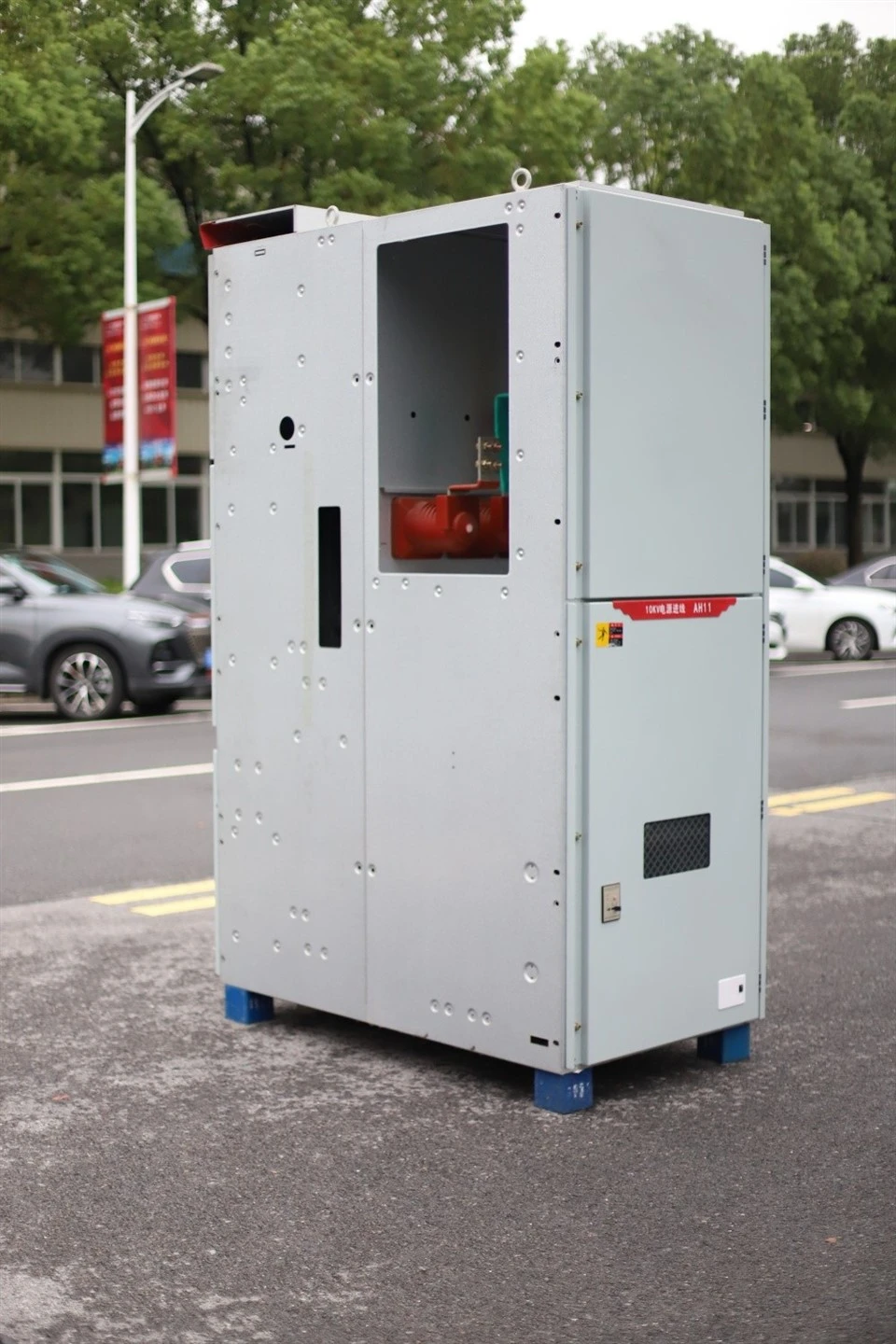

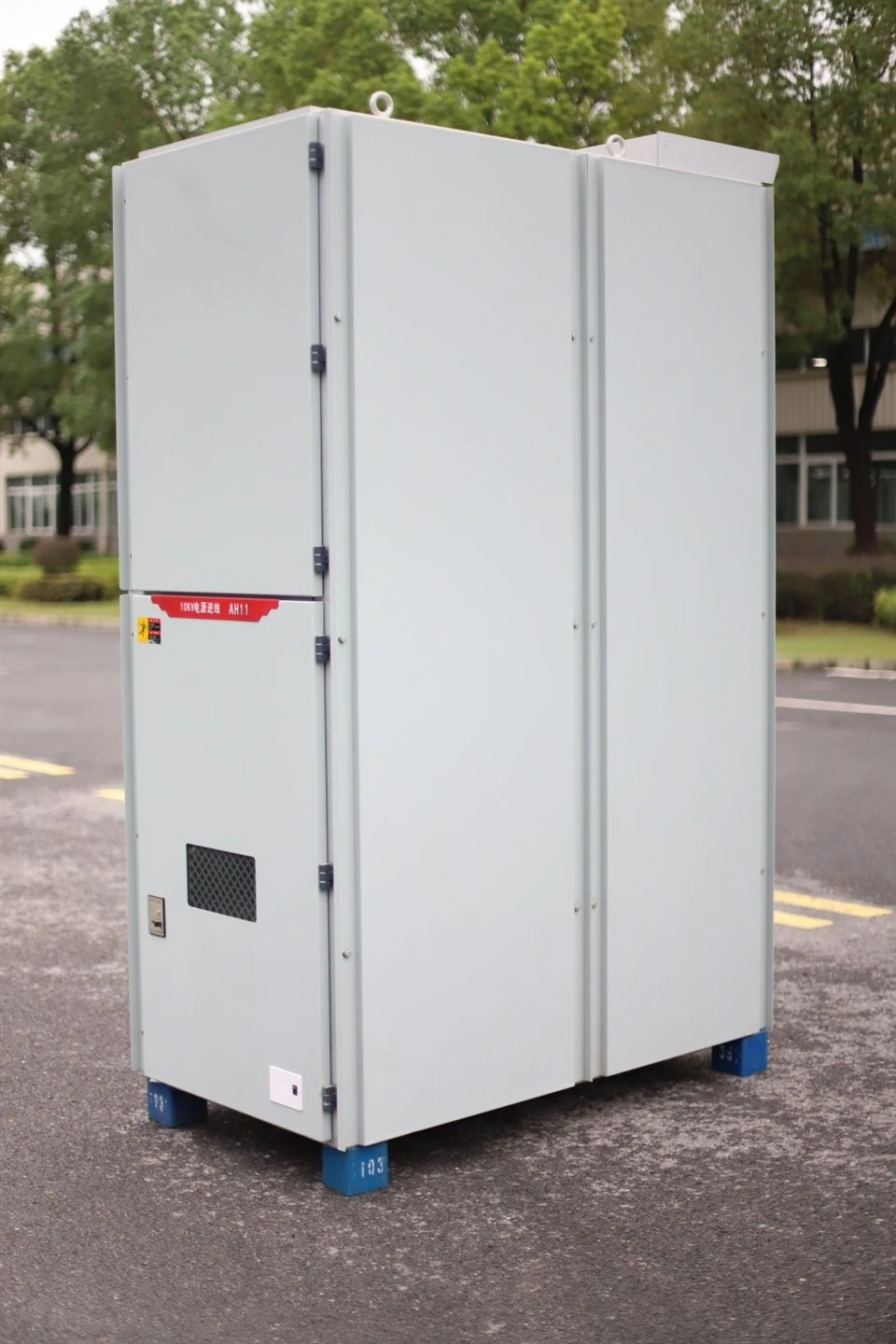

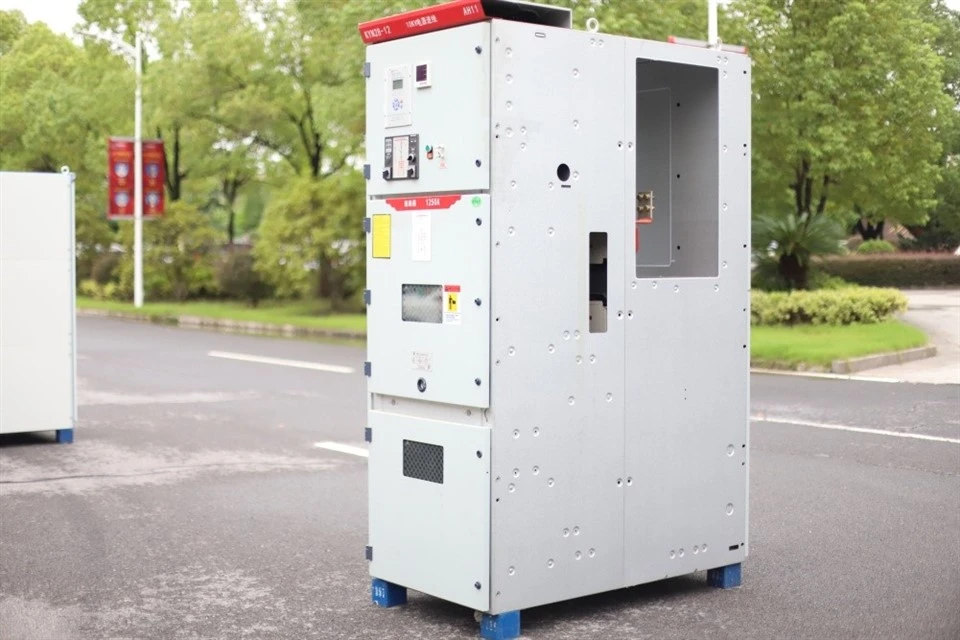

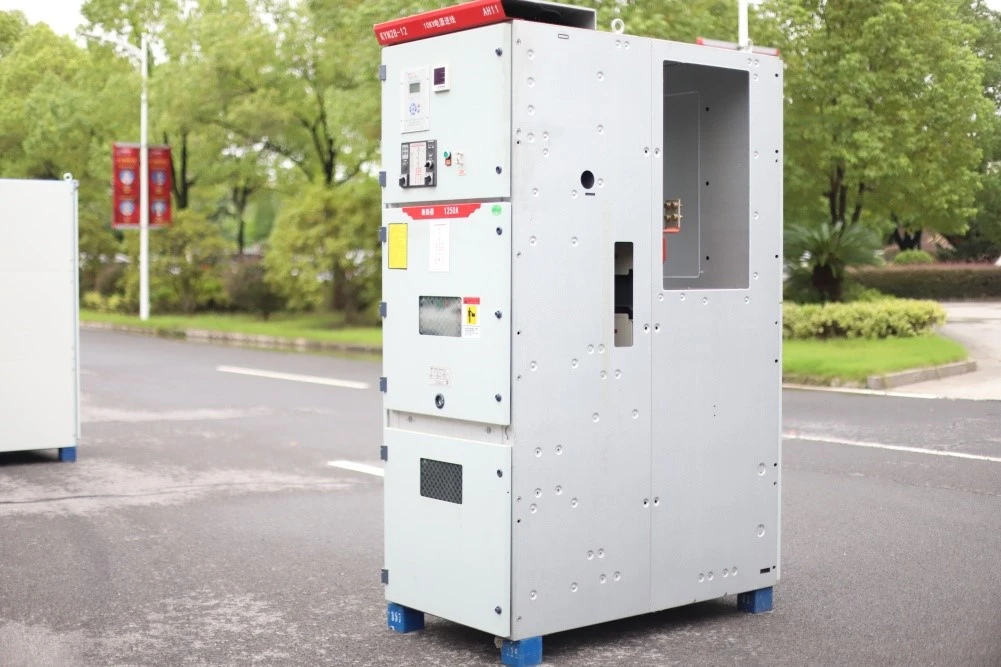

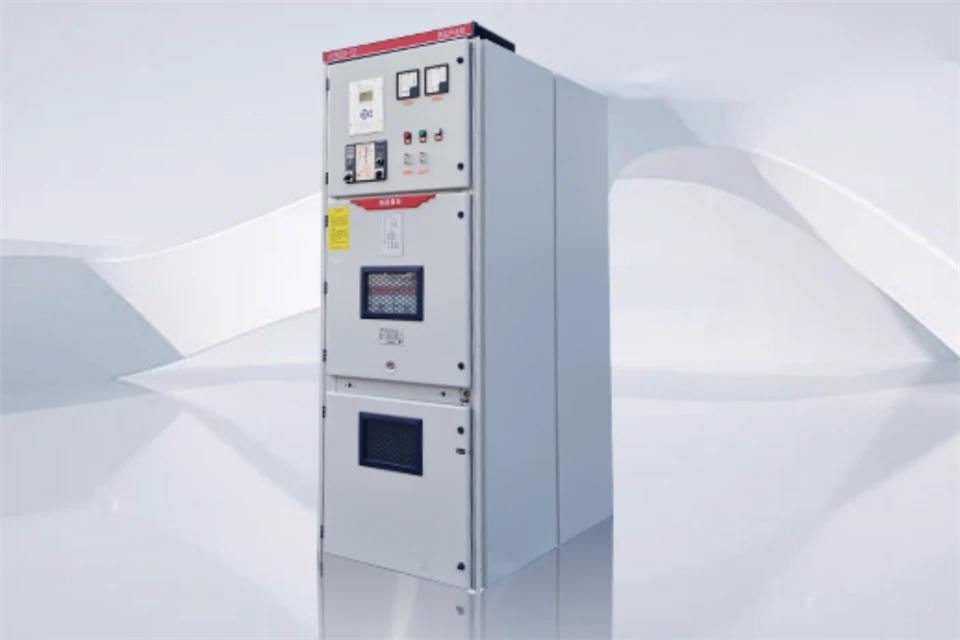

El cos i els taulers d'interval de l'armari estan cargolats per un tauler d'aliatge de zinc d'alumini després del procés de màquina-eina CNC i tecnologia de plegat múltiple, de manera que els armaris muntats poden garantir la unitat de l'estructura i la dimensió. El tauler d'aliatge de zinc d'alumini té les funcions de resistència a la corrosió i resistència a l'oxidació, i té la major robustesa mecànica que el tauler d'acer normal. El gabinet es divideix en calaixos, sala de barra d'autobusos, sala de cables i sala d'instruments de relés per les taules d'interval amb cada unitat posada a terra per separat. Totes les portes de l'armari es manegen amb el procés tecnològic de tir electrostàtic per fer que les superfícies tinguin els avantatges d'anti-impactes, resistència a la corrosió i bellesa, etc.

Els calaixos es poden classificar com a calaix d'interruptors, calaix de transformador de tensió, calaix de mesura, calaix de separació i calaix de varietats utilitzats per l'estació segons els diferents ús. Els calaixos amb el mateix ús es poden intercanviar entre ells. Els calaixos tenen posicions de prova/separació i treball dins de l'armari, cada posició amb una unitat d'enclavament per garantir que els calaixos no es puguin moure lliurement en les dues posicions anteriors.

S'ha instal·lat un canal especial a la sala d'aïllament per facilitar el moviment del calaix. Quan l'interruptor es mou entre la posició de prova i la posició de treball, la vàlvula de separació s'obre o es tanca automàticament per assegurar-se que el personal d'operació no es pugui posar en contacte amb el cos carregat. Els calaixos es poden operar sempre que la porta de l'armari estigui tancada. La posició on es troba el calaix dins de l'armari es pot veure a través de la finestra de control, i també es pot veure qualsevol de les etiquetes del calaix. Tot això garanteix la seguretat del personal d'explotació i manteniment.

La barra de bus principal es condueix d'un armari a un altre armari i s'aferma amb una petita barra de busos i una caixa de contacte electrostàtica. Es fixa mitjançant un casquet de barra de bus quan passa per la paret lateral de l'armari veí.

Una sala de cables adequada no només pot connectar molts cables, sinó que també pot instal·lar un transformador de corrent, un interruptor de terra i un parallamps, etc.

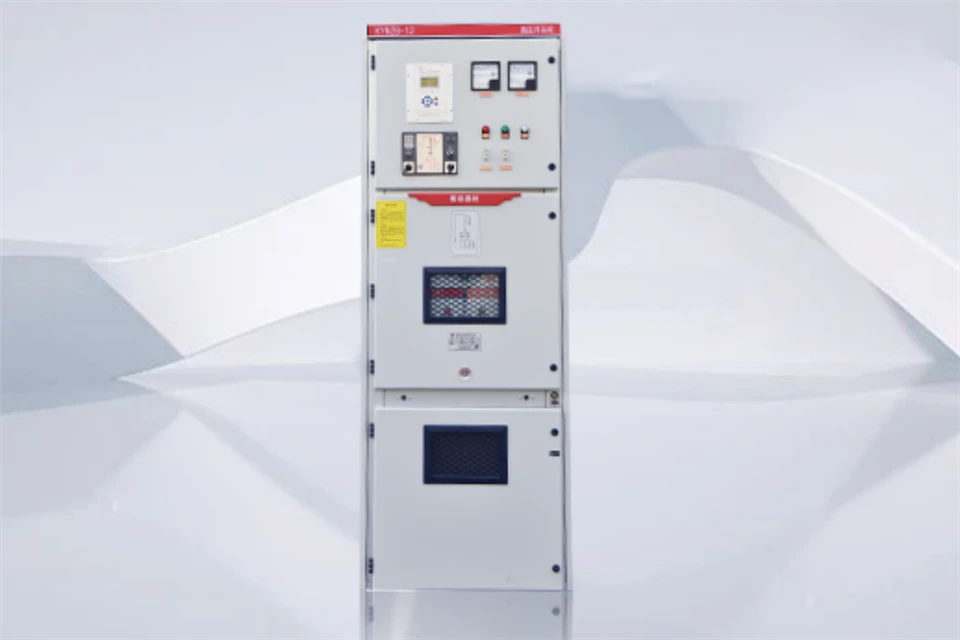

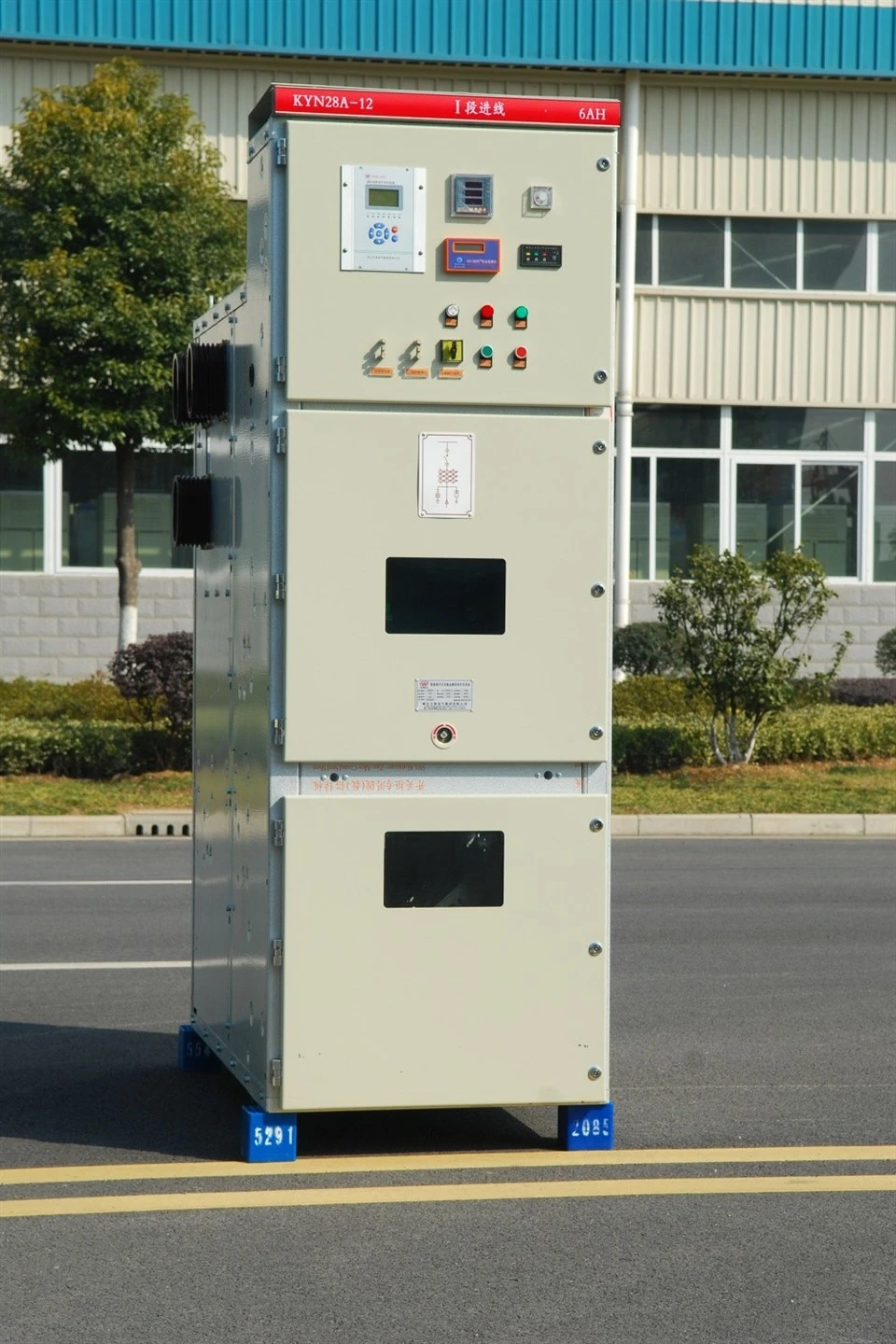

La placa interna i el panell de la sala de relés poden instal·lar elements de control i protecció, el mesurador, l'instrument de visualització i l'indicador de monitorització, etc., elements secundaris.

L'armari té una unitat d'enclavament fiable d'acord amb el requisit de "cinc-prevenció", que garanteix realment la seguretat del personal operatiu i del dispositiu:

a. Un botó d'atenció i un interruptor d'alternança KK estan instal·lats a la porta de l'habitació per evitar l'error d'encesa/apagada de l'interruptor;

b. L'interruptor no es pot moure després d'engegar-se a la posició de treball per evitar l'error de tirar o tancar el contacte de separació;

c. L'interruptor de posada a terra només pot encendre el calaix de l'interruptor que surt de l'armari i el calaix no pot entrar a l'armari alhora (l'interruptor de terra pot coincidir amb una unitat de control de tensió). L'interruptor de posada a terra no es pot encendre quan el calaix està a l'armari, per tant complir amb les prevencions de tancar l'interruptor de posada a terra amb energia i tancar l'interruptor de circuit abans que l'interruptor de posada a terra estigui obert;

d. La porta inferior i la porta posterior no es poden obrir després que l'interruptor entri a l'armari per evitar l'entrada d'error amb l'interval de potència;

e. El calaix de l'interruptor només es pot apagar manualment sense encendre-se quan realment es troba en posició de prova o de treball i no té tensió de control;

f. L'endoll secundari està bloquejat i no es pot treure quan el calaix està en posició de treball.

A la sala de cables, la barra de bus de connexió a terra TMY40 * 4 s'ha configurat de manera independent. Aquesta barra de bus pot passar per tots els gabinets de veïns i pot tenir una bona connexió amb el cos del gabinet per garantir la seguretat del personal d'operació i el cos del gabinet.

Les unitats d'alliberament de pressió s'han instal·lat a la part superior del calaix, la sala de bars i la sala de cables. Quan l'interruptor o la barra de bus sorgeixen un arc elèctric interior, amb l'aparició de l'arc elèctric, la pressió de l'aire a l'armari creix i la unitat d'alliberament de pressió s'obrirà automàticament per alliberar la pressió i l'aire quan la pressió arriba a un cert valor per garantir la seguretat del personal d'operació i el cos de l'armari.
