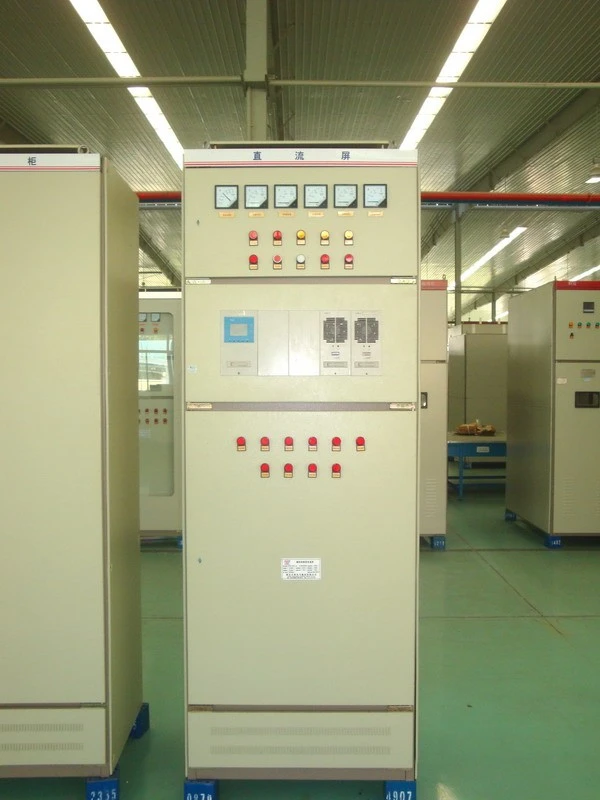

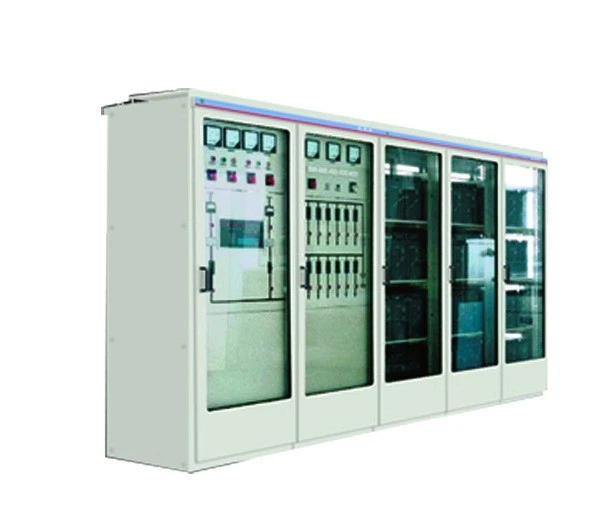

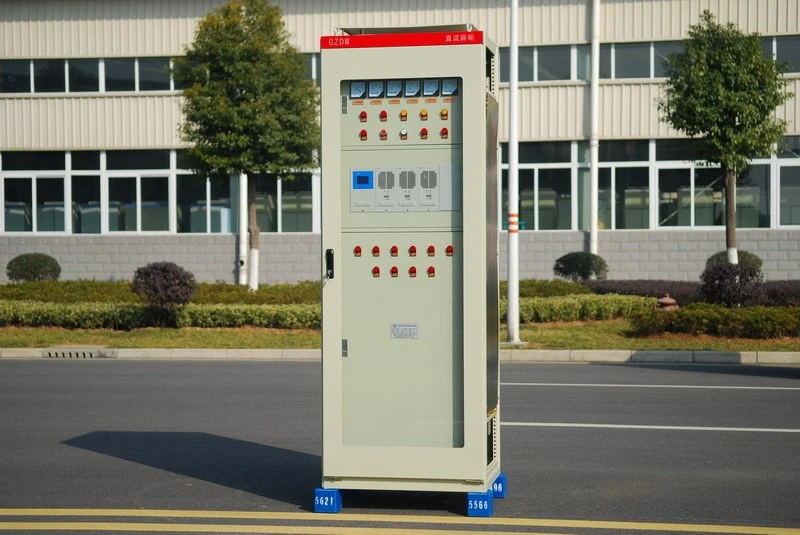

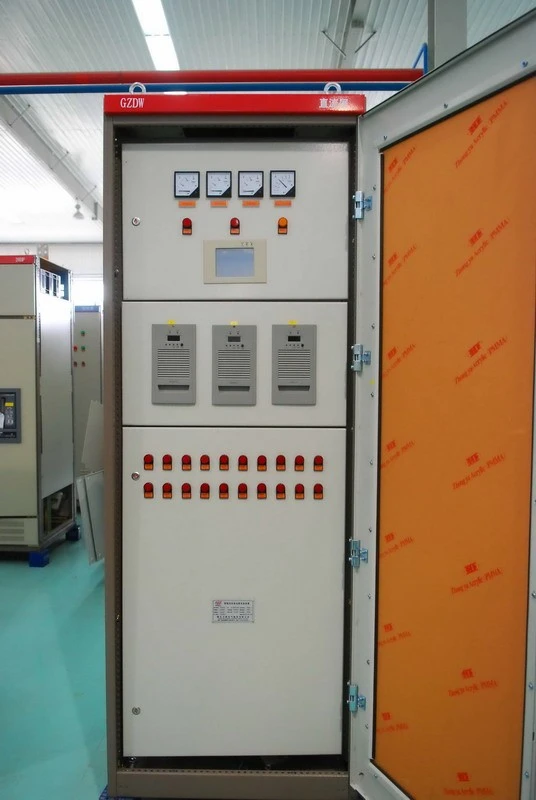

Sèrie GZDW DCPowerSpujararmari de càrrega de bateries
Presentació del producte
We Worldwide Electric Stock Co., Ltd (d'ara endavant, Worldwide Electric) és una empresa conjunta de ciència i tecnologia-que integra investigació científica i desenvolupament, producció i vendes, serveis tècnics. Som fabricants d'armaris de càrrega de bateries. El gabinet de càrrega de la bateria (incloent-hi la commutació de l'interruptor, la càrrega de la cèl·lula de recanvi, els instruments del segon bucle i altres equips de baixa tensió) utilitzats a la central elèctrica, hidroestació i subestació de classe de tensió de 35 kv, 220 kv i 110 kv a la Xina actualment, la majoria adopten el subministrament de fase o el subministrament de saturació, que es limiten a la tecnologia i el rendiment del dispositiu. Hi ha molts desavantatges de les fonts d'alimentació anteriors i no poden complir els requisits de l'enginyeria elèctrica de ràpid desenvolupament. El subministrament d'interruptor d'alta -freqüència té els avantatges d'un volum reduït, pes lleuger, alta eficiència, ona de sortida força baixa, resposta modal ràpida, alta precisió de control i sortida afegida per mòduls, i és la tendència que el subministrament d'interruptor d'alta-freqüència substituirà gradualment el subministrament de fase. Sobretot amb el ràpid desenvolupament de la tècnica electrònica de potència i la millora de la potència i la mà d'obra del dispositiu, la fiabilitat i l'àrea d'aplicació del subministrament d'interruptors d'alta freqüència-molt millor que el del subministrament de fase i el subministrament de saturació.
Aplicació
Aquest producte s'ajusta a l'especificació de GB/T8456-1996 "aparell de commutació de CC de baixa tensió".
La unitat de càrrega d'aquest producte pot ser un mòdul de càrrega d'alta-freqüència i un carregador controlat per fase.
El microcontrolador d'aquest producte pot ser tipus de controlador PLC i tipus SCM.
El panell d'alimentació de CC de la sèrie GZDW és aplicable a subestació de 10 kv a 500 kv, central elèctrica, edificis alts, sala de distribució del districte residencial i petita central elèctrica autònoma, com l'interruptor d'alta tensió, protecció de relés, funcionament dels equips automàtics, subministrament de control i subministrament d'il·luminació per a accidents. També és aplicable a altres ocasions en què es necessiten fonts d'alimentació de CC.
Condicions aplicades
Temperatura ambient: -10 graus a +45 graus
Altura sobre el nivell del mar: inferior o igual a 2400 m
Humitat relativa: mitjana diària Menys o igual al 95% mitjana mensual Menys o igual al 90%
Magnitud del terratrèmol inferior o igual a 8
Sense incendi, perill d'explosió, contaminació greu, erosió química o sisme greu.

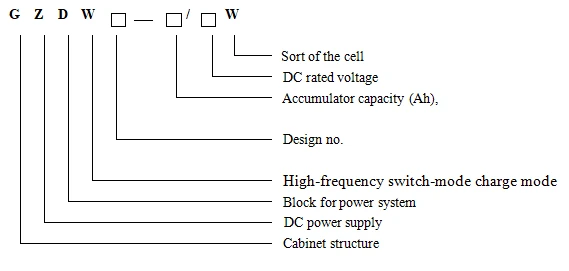

Significat del tipus
Nota:
tipus de cèl·lules:
C: cel·la de Ni de -freqüència súper alta Cd-;
G: cèl·lula Cd-Ni d'alta-ampliació;
Z: cèl·lula Cd-Ni d'ampliació mitjana-;
F: cèl·lula anti-àcid plom àcid;
M: exempt de manteniment cel·la d'àcid de plom.
Paràmetres tècnics
- Les fonts d'alimentació d'entrada de CA són dos circuits de subministrament principal de tres-quatre-línies i de reserva. Tensió d'entrada nominal: trifàsica CA de quatre línies 380V±10%, freqüència 50Hz±5%.
- Protecció contra la llum: més de 2000: 1.
- Tensió de sortida nominal de CC: 110V, 220V.
- Corrent de sortida nominal: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 40A, 200A, 40A
- Capacitat nominal de la cèl·lula secundària: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, l5000Ah, 2000Ah, 2000Ah
- Capacitat del sistema: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 2000Ah, 2000Ah
- Soroll complet de l'aparell:<55dB.
- Mode de funcionament: funcionament continu.
Paràmetres tècnics de les tres classes de cel·les:
|
Classificació cel·lular Paràmetre{0}}tecnològic Nom de l'element |
S'ha solucionat la cèl·lula anti-àcid de plom àcid GF |
Cd-Ni cel·la secundària |
Bateria de plom àcid segellada MF/GM |
||
|
GNC súper alt |
Alt GNC |
GNC mitjà |
|||
|
Tensió nominal |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
Ampliació de la descàrrega |
Menor o igual a 1C |
Major o igual a 6C |
3C-6C |
1C-3C |
＜3C |
|
Tensió de càrrega igualant |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
Tensió de càrrega flotant |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
Descàrrega sobre tensió |
1.75V |
1V |
1V |
1V |
1.85V |
Rendimentcaracterístiques del mòdul de càrrega
Tíndex tècnic del mòdul240D05A
|
Item |
Índex |
Condició de prova |
||
|
Min |
Valor representatiu |
Màx |
||
|
Interval de tensió d'entrada (VAC) |
300 |
380 |
456 |
Sortida 240 ADC, càrrega completa |
|
Interval ajustable de sortida (VDC) |
180 |
230 |
300 |
Entrada 380DAC, càrrega completa |
|
Precisió de tensió estabilitzada |
0.01% |
0.5% |
Sortida 198-286VDC, 20-100% de càrrega, entrada 300-456VAC |
|
|
Precisió de corrent estabilitzada |
0.08% |
0.5% |
Sortida 198-286VDC, 20-100% de càrrega, entrada 300-456VAC |
|
|
Efecte dinàmic |
12uS |
50 uS |
100 uS |
Sortida nominal 20-75% de salt de càrrega |
|
Eficiència del carregador |
88% |
90% |
91% |
Sortida 300V, 5A |
|
Soroll audible màxim (dB) |
50 |
60 |
Càrrega completa, soroll ambiental 40 dB |
|
|
Temperatura d'emmagatzematge (graus) |
-40 |
35 |
60 |
|
|
Temperatura ambient de servei (graus) |
-15 |
25 |
45 |
Sortida 240V, 20A |
|
Soroll dispers de freqüència àmplia (mV) |
18 |
25 |
40 |
Entrada i sortida nominals, càrrega de resistència |
|
Soroll dispers màxim (mV) |
100 |
300 |
400 |
Entrada i sortida nominals, càrrega de resistència |
|
Grau de corrent asimètric paral·lel |
±0.5% |
±2% |
±5% |
Entrada i sortida nominals, controleu el corrent d'equilibri |
|
Retard d'inici (segon) |
1 |
2 |
3 |
|
|
Factor de ondulació |
0,01% a 0,1% |
Amplada de freqüència 0-20MHz |
||
|
Rigidesa dielèctrica |
1500VAC 50Hz |
Temps 1 minut, corrent de fuga 10mA |
||
|
Augment de la temperatura del radiador interior |
Menys o igual a 25 graus |
Temperatura ambient 45 graus |
||
|
Classe de càrrega |
Funcionament continu quan Ⅰclass (100%) corrent de sortida nominal |
En el rang de tensió de càrrega flotant |
||
|
Característica de limitació de corrent automàtica |
El corrent de sortida supera el 112% del corrent nominal |
Protecció de potència constant, el corrent de sortida no augmentarà i la tensió de CC es redueix. |
||
|
Protecció de sobretensió d'entrada |
Valor de configuració de la tensió d'entrada (456 ± 5 VCA), tanca automàticament el rectificador. Sobretensió transitòria de cop de llamp adopta un parallamps especial HARRIS per als elements. |
Torna automàticament després que la tensió sigui normal. El valor de sobretensió es pot establir (s'estableix quan la sortida no té -càrrega) |
||
|
Protecció de sobretensió de sortida |
Atura automàticament la sortida quan la tensió de sortida supera els 328 ± 3VDC per evitar danys al dispositiu. |
Torna automàticament després que la tensió sigui inferior al valor de sobretensió. Es pot configurar el valor de sobretensió. |
||
|
Característica de protecció contra curtcircuits de sortida |
En qualsevol tensió d'entrada, voltatge de sortida i condicions de càrrega, la sortida es fa curtcircuit a causa de la falla. |
Torna automàticament al funcionament normal després de la resolució de problemes. |
||
HEl sistema de potència de CC del commutador d'alta freqüència es compara amb el sistema de CC de potència normal
|
Una mena de carregador |
Sistema de corrent continu de potència normal |
Unitat de càrrega HXT de potència d'interruptor d'alta freqüència |
|
Paràmetre tècnic |
||
|
Nom de l'element |
||
|
Precisió de tensió estabilitzada |
Menor o igual a ±2% |
Menor o igual a ±0,1% |
|
Precisió de corrent estabilitzada |
Menor o igual a ±1% |
Menor o igual a ±0,5% |
|
Factor de ondulació |
Menor o igual a ±2% |
Menor o igual a ±0,1% |
|
Efecte d'oferta |
Menor o igual al 2% |
0.05% |
|
Eficiència |
>75% |
>90% |
|
Soroll |
<55dB |
<55dB |
|
Harmònic |
Sense interferències |
Sense interferències |
|
Funció de gestió cel·lular |
Ordinari |
Perfecte |
Ggeneral
El mòdul de càrrega d'alta freqüència adopta una entrada d'equilibri de línia de tres-tres fases- sense pèrdua de corrent del cable mitjà. Al terminal d'entrada de CA, s'adopten el supressor de pics avançat i el circuit de filtre EMI. Prendre el MOFEI com a element principal, adoptant la tecnologia d'alta freqüència PWM PDM i la transformació AC／DC→DC／AC→AC／DC, amb igualació de corrent autònoma per complir N+1 còpia de seguretat redundant. Es pot adoptar un endoll de calefacció elèctrica i no cal ajustar-lo després d'acabar la configuració.
