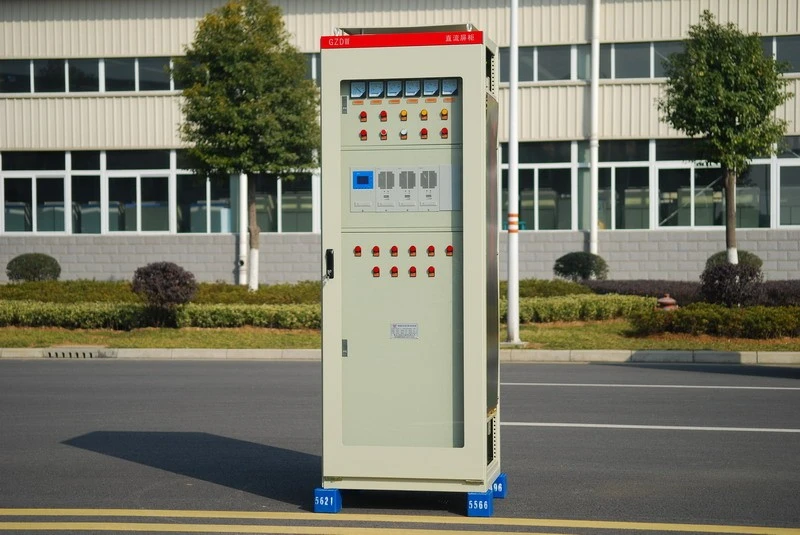

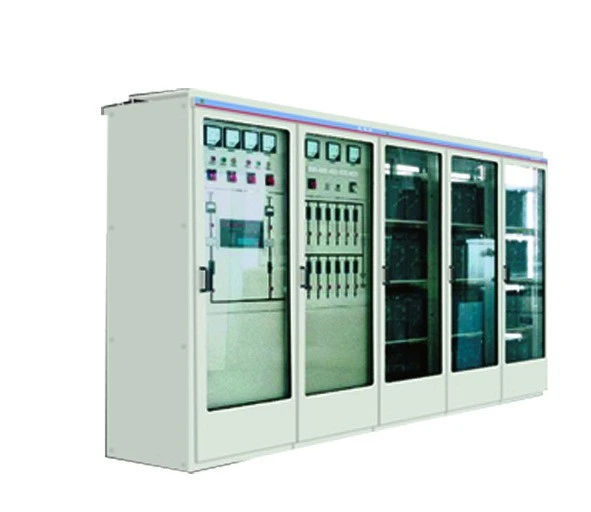

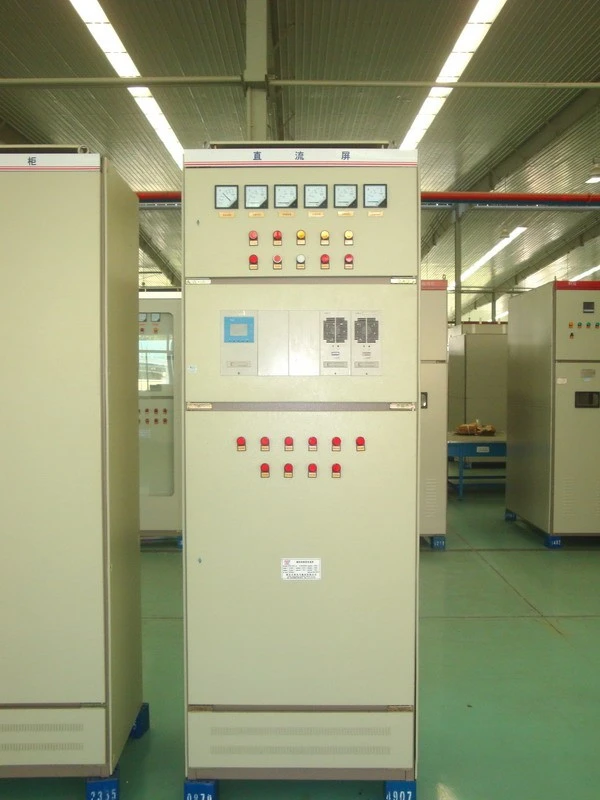

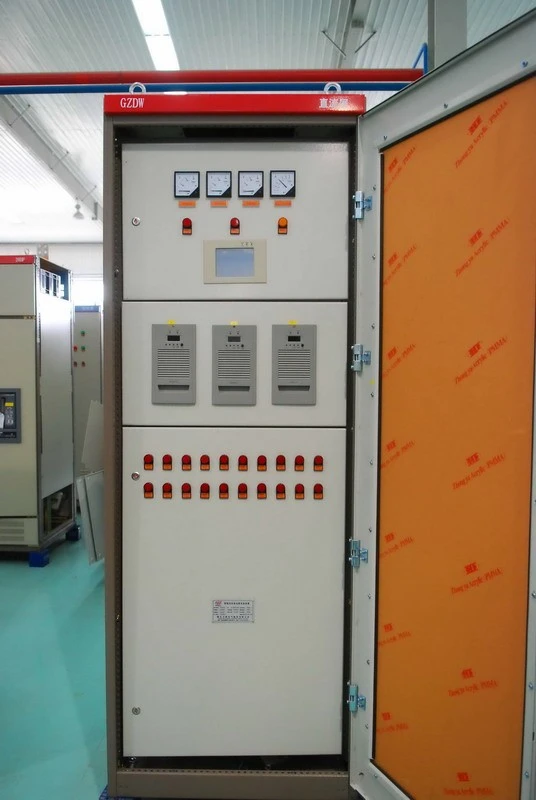

Sèrie GZDWArmari carregador de CC
Introducció
L'armari de càrrega de CC de la sèrie GZDW és aplicable a subestació de 10 kv a 500 kv, central elèctrica, edificis alts, sala de distribució del districte residencial i petita central elèctrica autònoma, com l'interruptor d'alta tensió, protecció de relés, funcionament de l'equip automàtic, subministrament de control i subministrament d'il·luminació per a accidents. També és aplicable a altres ocasions en què es necessiten fonts d'alimentació de CC.
Avantatge
Hi ha molts desavantatges de l'armari del carregador de CC i no poden complir els requisits de l'enginyeria elèctrica de ràpid desenvolupament. El subministrament d'interruptor d'alta freqüència - té els avantatges d'un volum petit, pes lleuger, alta eficiència, ona de sortida força baixa, resposta modal ràpida, alta precisió de control i sortida afegida per mòduls, i és la tendència que el subministrament d'interruptor d'alta-freqüència substituirà gradualment el subministrament de fase. Especialment amb el ràpid desenvolupament de la tècnica electrònica de potència i la millora de la potència i la mà d'obra del dispositiu, la fiabilitat i l'àrea d'aplicació del subministrament d'interruptors d'alta freqüència-molt millor que el de la font de fase i la de saturació.
Condicions aplicades
Temperatura ambient: -10 graus a +45 graus
Altura sobre el nivell del mar: inferior o igual a 2400 m
Humitat relativa: mitjana diària Menys o igual al 95% mitjana mensual Menys o igual al 90%
Magnitud del terratrèmol inferior o igual a 8
Sense incendi, perill d'explosió, contaminació greu, erosió química o sisme greu.
Paràmetres tècnics
- Les fonts d'alimentació d'entrada de CA són dos circuits de subministrament principal de tres-quatre-línies i de reserva. Tensió d'entrada nominal: trifàsica CA de quatre línies 380V±10%, freqüència 50Hz±5%.
- Protecció contra la llum: més de 2000: 1.
- Tensió de sortida nominal de CC: 110V, 220V.
- Corrent de sortida nominal: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 200A, 40A, 200A, 40A, 200A
- Capacitat nominal de la cèl·lula secundària: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, l50000Ah, 2000Ah, 2000Ah
- Capacitat del sistema: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 2000Ah, 2000Ah
- Soroll complet de l'aparell:<55dB.
- Mode de funcionament: funcionament continu.
Rendimentcaracterístiques del mòdul de càrrega
Paràmetres tècnics de les tres classes de cel·les:
Tíndex tècnic del mòdul240D05A
|
Item |
Índex |
Condició de prova |
||
|
Min |
Valor representatiu |
Màx |
||
|
Interval de tensió d'entrada (VAC) |
300 |
380 |
456 |
Sortida 240 ADC, càrrega completa |
|
Interval ajustable de sortida (VDC) |
180 |
230 |
300 |
Entrada 380DAC, càrrega completa |
|
Precisió de tensió estabilitzada |
0.01% |
0.5% |
Sortida 198-286VDC, 20-100% de càrrega, entrada 300-456VAC |
|
|
Precisió de corrent estabilitzada |
0.08% |
0.5% |
Sortida 198-286VDC, 20-100% de càrrega, entrada 300-456VAC |
|
|
Efecte dinàmic |
12uS |
50 uS |
100 uS |
Sortida nominal 20-75% de salt de càrrega |
|
Eficiència del carregador |
88% |
90% |
91% |
Sortida 300V, 5A |
|
Soroll audible màxim (dB) |
50 |
60 |
Càrrega completa, soroll ambiental 40 dB |
|
|
Temperatura d'emmagatzematge (graus) |
-40 |
35 |
60 |
|
|
Temperatura ambient de servei (graus) |
-15 |
25 |
45 |
Sortida 240V, 20A |
|
Soroll dispers de freqüència àmplia (mV) |
18 |
25 |
40 |
Entrada i sortida nominals, càrrega de resistència |
|
Soroll dispers màxim (mV) |
100 |
300 |
400 |
Entrada i sortida nominals, càrrega de resistència |
|
Grau de corrent asimètric paral·lel |
±0.5% |
±2% |
±5% |
Entrada i sortida nominals, controleu el corrent d'equilibri |
|
Retard d'inici (segon) |
1 |
2 |
3 |
|
|
Factor de ondulació |
0,01% a 0,1% |
Amplada de freqüència 0-20MHz |
||
|
Rigidesa dielèctrica |
1500VAC 50Hz |
Temps 1 minut, corrent de fuga 10mA |
||
|
Augment de la temperatura del radiador interior |
Menys o igual a 25 graus |
Temperatura ambient 45 graus |
||
|
Classe de càrrega |
Funcionament continu quan Ⅰclass (100%) corrent de sortida nominal |
En rang de tensió de càrrega flotant |
||
|
Característica de limitació de corrent automàtica |
El corrent de sortida supera el 112% del corrent nominal |
Protecció de potència constant, el corrent de sortida no augmentarà i la tensió de CC es redueix. |
||
|
Protecció de sobretensió d'entrada |
Valor de configuració de la tensió d'entrada (456 ± 5 VCA), tanca automàticament el rectificador. Sobretensió transitòria de cop de llamp adopta un parallamps especial HARRIS per als elements. |
Torna automàticament després que la tensió sigui normal. El valor de sobretensió es pot establir (s'estableix quan la sortida no té -càrrega) |
||
|
Protecció de sobretensió de sortida |
Atura automàticament la sortida quan la tensió de sortida supera els 328 ± 3VDC per evitar danys al dispositiu. |
Torna automàticament després que la tensió sigui inferior al valor de sobretensió. Es pot configurar el valor de sobretensió. |
||
|
Característica de protecció contra curtcircuits de sortida |
En qualsevol tensió d'entrada, voltatge de sortida i condicions de càrrega, la sortida es fa curtcircuit a causa de la falla. |
Torna automàticament al funcionament normal després de la resolució de problemes. |
||
